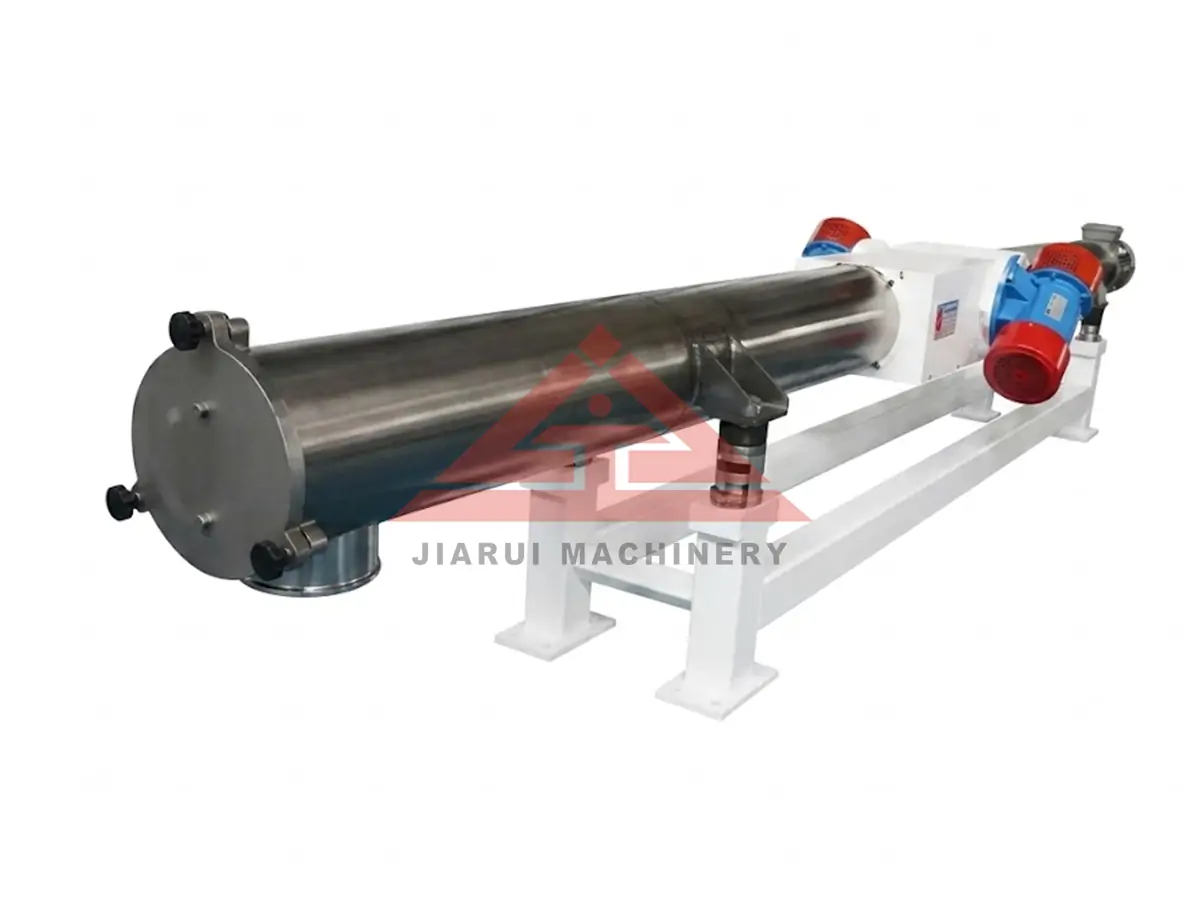

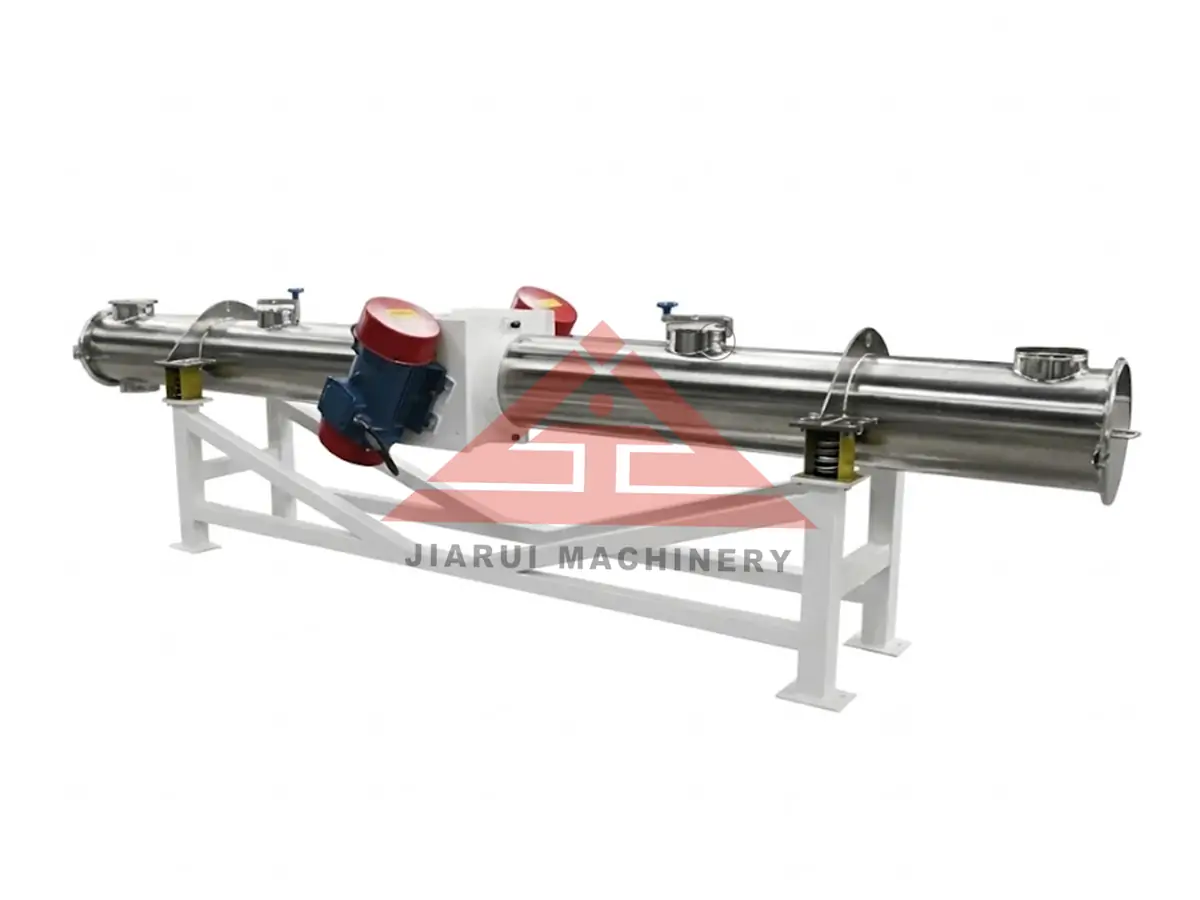

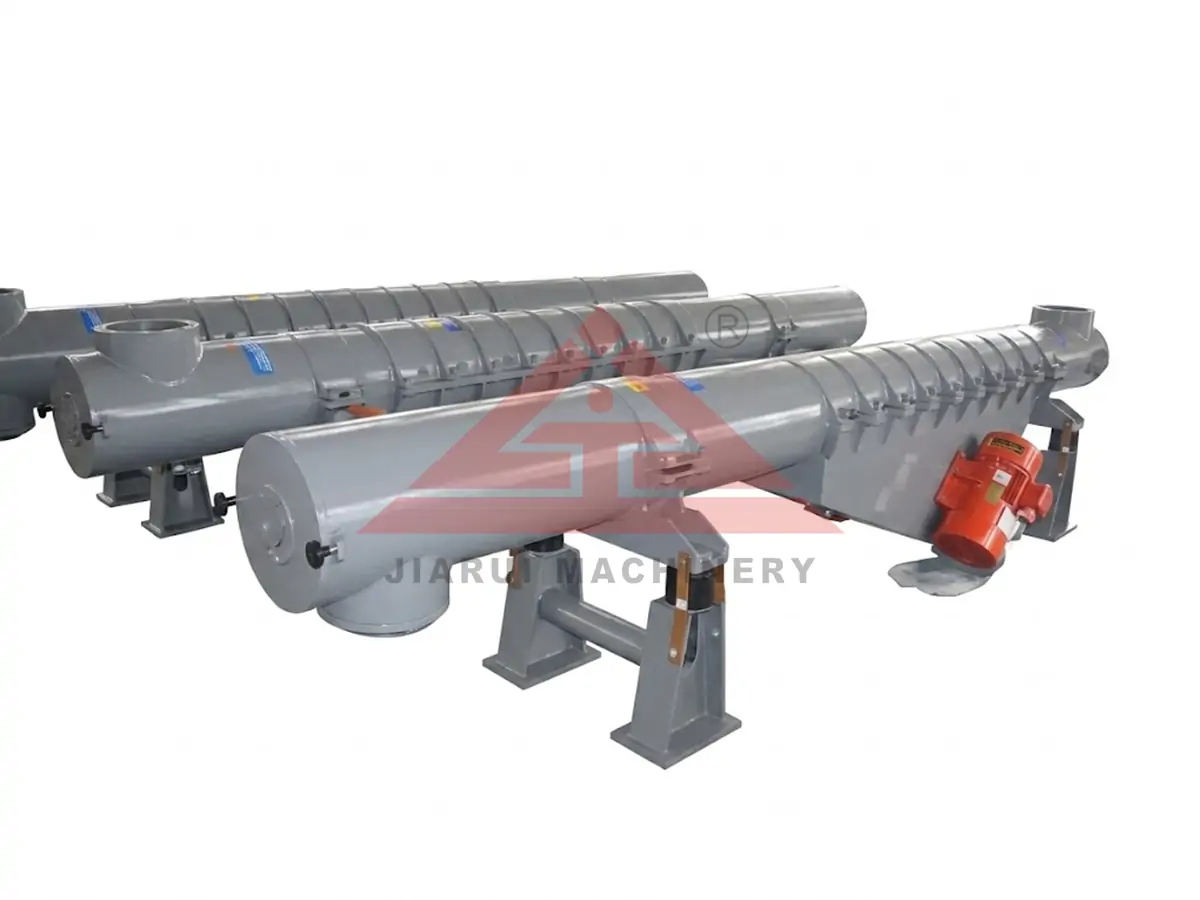

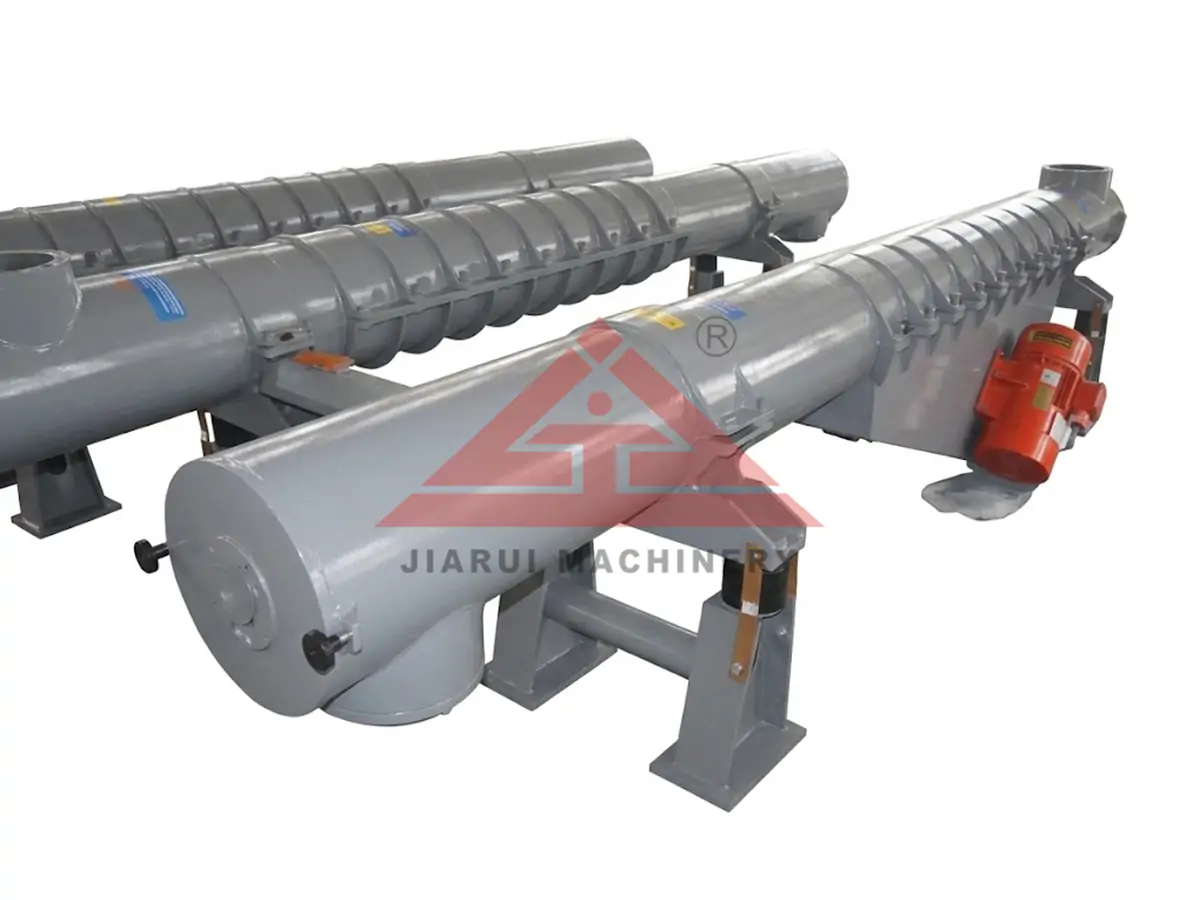

Rohr-Vibrationsförderer
Ein Rohr-Schwingförderer ist eine geschlossene rohrförmige Schwingförderanlage, die für den kontinuierlichen Transport von Pulver-, Granulat- und kleinen Schüttgütern ausgelegt ist. Durch den Einsatz von Vibrationsmotoren oder Erregern zur Erzeugung von Schwingungskraft bewegen sich Materialien gleichmäßig entlang der Förderrichtung im abgedichteten Rohr. Mit Eigenschaften wie geschlossenem Fördern, reduzierter Staubemission, stabiler Zuführung und geringer Materialbeschädigung wird der Rohr-Schwingförderer häufig für den Materialtransport und die gleichmäßige Zuführung in Branchen wie Chemie, Lebensmittel, Pharmazie, Bergbau, Metallurgie und Baustoffe eingesetzt.
Jiarui bietet maßgeschneiderte Rohr-Schwingförderer-Lösungen entsprechend unterschiedlicher Materialeigenschaften, Förderstrecken, Installationsräume und Produktionsanforderungen. Unser Ingenieurteam kann den Rohrdurchmesser, die Materialauswahl, die Einlass- und Auslasskonstruktion sowie die Gesamtstruktur der Anlage optimieren, um Kunden bei der Lösung von Materialtransport-Herausforderungen unter verschiedenen Betriebsbedingungen zu unterstützen.
- Serienmodelle: ZDS273, ZDS356 Serie
- Rohrdurchmesser: Φ273–Φ356 mm
- Motorleistung: 0,25–0,75 kW
- Förderstrecke: 2000–5500 mm
- Neigungswinkel: 0–5°
- Geeignete Materialien: Pulver, Granulat und kleine Schüttgüter
- Materialoptionen: Kohlenstoffstahl, Edelstahl 304, Edelstahl 316
- Individualisierung: Kundenspezifische Konstruktion verfügbar entsprechend Materialeigenschaften, Förderstrecke und Standortlayout
Was ist ein Rohr-Schwingförderer?
Ein Rohr-Schwingförderer, auch als Vibrationsrohrförderer oder geschlossener Schwingförderer bekannt, ist ein kontinuierliches Fördersystem mit einer abgedichteten rohrförmigen Struktur. Er wird hauptsächlich für den Transport von Pulver-, Granulat- und kleinen Schüttgütern in Produktionsumgebungen eingesetzt, in denen Staubkontrolle und geschlossene Materialhandhabung erforderlich sind. Die Anlage bewegt Materialien durch Vibration im Rohr vorwärts.
Im Vergleich zu herkömmlichen Schneckenförderern verwendet ein Rohrschwingförderer keine rotierenden Schneckenblätter, die direkt mit dem Material in Kontakt kommen, was dazu beiträgt, Materialzerkleinerung und Verschleiß während des Transports zu reduzieren. Die geschlossene Rohrstruktur hilft auch, Staubaustritt zu verhindern, und bietet eine sauberere Förderumgebung, was sie für Branchen wie chemische Verarbeitung, Lebensmittelproduktion, Pharmazie, Bergbau, Metallurgie und Baustoffe geeignet macht. Für eine detailliertere Erklärung seiner Struktur, Funktionsweise und Anwendungen lesen Sie unseren Leitfaden zu Was ist ein Schwingrohrförderer?.
Arbeitsprinzip
Ein Rohr-Schwingförderer verlässt sich hauptsächlich auf Schwingungskraft, um Materialien im geschlossenen Rohr zu bewegen. Während des Betriebs erzeugt der Vibrationsmotor Erregerkraft, wodurch das Förderrohr kontinuierlich vibriert und sich Materialien allmählich entlang der Förderrichtung vorwärts bewegen können.
Der Vibrationsmotor erzeugt Antriebskraft
Nach dem Start der Anlage erzeugt der Vibrationsmotor Erregerkraft und treibt das Förderrohr zu kontinuierlicher Vibration an. Ein geeigneter Vibrationszustand ist die Grundvoraussetzung für die Aufrechterhaltung eines stabilen Materialtransports.
Materialien bewegen sich im Rohr vorwärts
Während das Förderrohr weiter vibriert, bewegen sich Materialien im Rohr durch kleine Sprungbewegungen, die durch Trägheit verursacht werden, vorwärts. Im Vergleich zu Schneckenförderverfahren werden Materialien nicht kontinuierlich durch rotierende Blätter zusammengedrückt, was einen besseren Schutz der Partikelintegrität bietet.
Der Vibrationsprozess vervollständigt den kontinuierlichen Transport
Nach dem Eintritt durch den Einlass passieren Materialien kontinuierlich den Förderbereich unter der Wirkung der Schwingungskraft und werden schließlich durch den Auslass ausgetragen, wodurch die kontinuierliche Materialzuführung abgeschlossen wird.
Die Förderleistung kann variieren, wenn dieselbe Anlage unterschiedliche Materialien verarbeitet. Beispielsweise erfordern Pulvermaterialien in der Regel eine bessere Kontrolle von Verstopfung und Abdichtung, während Granulatmaterialien mehr Wert auf Partikelintegrität legen. Daher sollten Materialeigenschaften vor der Geräteauswahl bestätigt werden, um eine stabile Förderleistung zu erreichen.
.

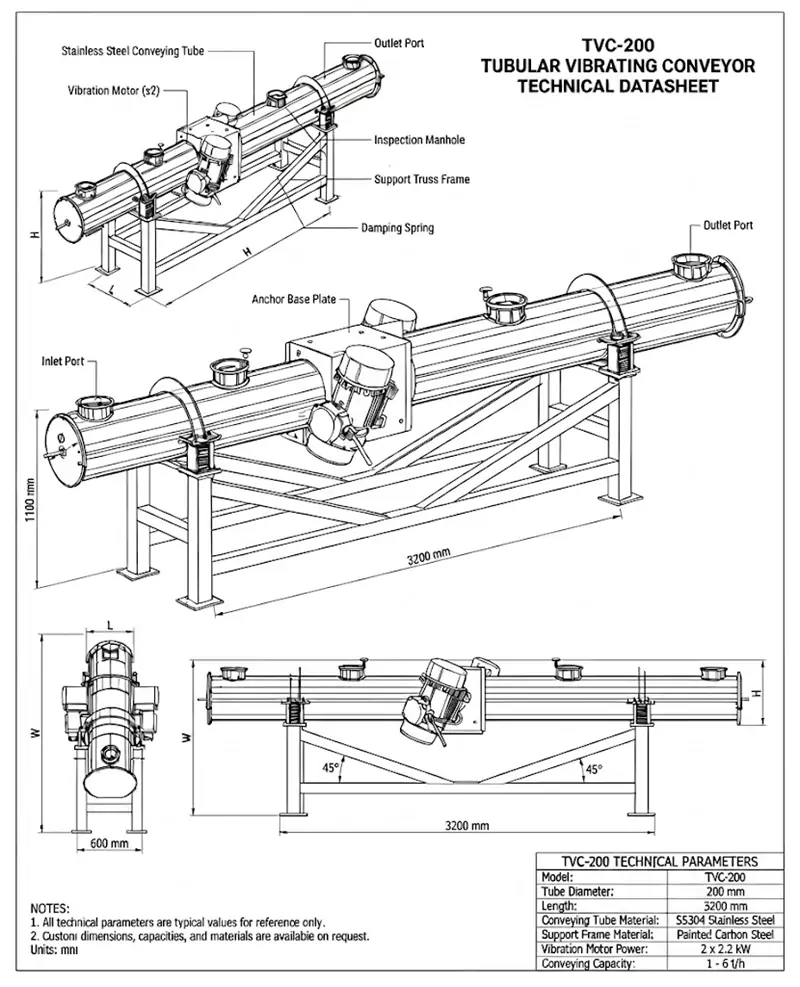

Struktur
Ein Rohr-Schwingförderer besteht hauptsächlich aus einem Vibrationsmotor, Förderrohr, Dämpfungsfedern und Stützbasis. Obwohl die Struktur relativ einfach ist, beeinflusst die Abstimmung zwischen den einzelnen Komponenten direkt die Förderstabilität. Bei der Gerätekonstruktion müssen Faktoren wie Vibrationsübertragung, Stützstruktur und Materialeigenschaften berücksichtigt werden.
Vibrationsmotor
Der Vibrationsmotor ist die Energiequelle der Anlage. Durch synchrone gegenläufige Rotation erzeugt er Erregerkraft und treibt das Förderrohr zu regelmäßiger Vibration an. Die Motorauswahl betrifft nicht nur die Leistungskapazität, sondern muss auch Materialgewicht, Förderstrecke und Betriebsbedingungen berücksichtigen, um geeignete Vibrationsparameter zu bestimmen.
Förderrohr
Das Förderrohr ist der Hauptkanal, in dem sich Materialien bewegen. Es verwendet eine geschlossene kreisförmige Rohrstruktur, die dazu beiträgt, Staublecks zu reduzieren und das Eindringen externer Kontamination in das Material zu verhindern. Je nach Anwendungsumgebung können Kohlenstoffstahl, Edelstahl 304 oder Edelstahl 316 ausgewählt werden, um Anforderungen an Verschleißfestigkeit, Korrosionsbeständigkeit oder Hygienestandards zu erfüllen.
Dämpfungsfedern
Dämpfungsfedern stützen die vibrierenden Teile der Anlage und reduzieren die Vibrationsübertragung auf die Stützstruktur. Die Federsteifigkeit und die Installationsmethode müssen richtig abgestimmt sein; andernfalls können Anlagenstabilität und Lebensdauer beeinträchtigt werden.
Stützbasis
Die Stützbasis trägt die gesamte Anlagenstruktur und gewährleistet eine stabile Verbindung mit der Produktionslinie. Bei der Installationskonstruktion sollten der umgebende Raum, die Zuführ- und Austragspositionen sowie das Layout von vorgeschalteten und nachgeschalteten Geräten berücksichtigt werden.
Vibrationsmotor
Förderrohr
Dämpfungsfedern
Stützbasis
Die Struktur eines Rohrschwingförderers ist nicht einfach eine Kombination mehrerer Komponenten. Jedes Teil muss entsprechend zusammenwirken
Vorteile
Anders als bei herkömmlichen Förderanlagen hängt die Leistung eines Rohr-Schwingförderers hauptsächlich von seiner geschlossenen Bauweise, der Vibrationsmethode und der Komponentenkonstruktion ab. Diese Eigenschaften ermöglichen es dem Gerät, Materialien schonender zu handhaben und gleichzeitig die Förderstabilität in verschiedenen Produktionsumgebungen zu verbessern.
Geschlossene Förderung
Die geschlossene Rohrkonstruktion trägt dazu bei, Staubemissionen während des Materialtransports zu reduzieren, wodurch sich das Gerät für Produktionsumgebungen mit höheren Anforderungen an Sauberkeit und Staubkontrolle eignet.
Reduzierte Materialschädigung
Die Vibrationskraft bewegt Materialien vorwärts, ohne dass es zu einem kontinuierlichen Druck durch Schneckenwendel kommt, was dazu beiträgt, Partikelbruch während des Transports zu reduzieren.
Stabile Materialzuführung
Die doppelte Vibrationsquelle arbeitet synchron und erzeugt eine gleichmäßige Vibrationskraft, die einen kontinuierlichen und stabilen Materialfluss durch das Förderrohr gewährleistet.
Einfache Wartung
Das Gerät hat keine komplexen rotierenden Komponenten, was die Anzahl der Verschleißteile reduziert und die tägliche Inspektion und Wartung erleichtert.
Geeignet für verschiedene Betriebsbedingungen
Je nach Materialeigenschaften und Sauberkeitsanforderungen können Kohlenstoffstahl, Edelstahl 304 oder Edelstahl 316 ausgewählt werden, um unterschiedliche Anwendungsbedingungen zu erfüllen.
Kundenspezifisches Design verfügbar
Die Förderlänge, der Rohrdurchmesser sowie die Einlass- und Auslassanschlüsse können entsprechend den Installationsbedingungen vor Ort und den Produktionsanforderungen angepasst werden.
Anwendungen
Ein Rohrschwingförderer wird hauptsächlich für die kontinuierliche Förderung von pulverförmigen, granularen und kleinen Schüttgütern verwendet. Unterschiedliche Materialien können unterschiedliche Anforderungen während des Transports haben. Einige Materialien erfordern eine bessere Staubkontrolle, einige erfordern Verschleißfestigkeit, während andere mehr Wert auf stabile Zuführung und Materialschutz legen.
Daher sollte die Geräteauswahl nicht nur die Förderdistanz und Kapazität berücksichtigen. Faktoren wie Materialeigenschaften, Partikelgröße, Fließfähigkeit und erforderliches Rohrmaterial sollten ebenfalls berücksichtigt werden, um einen zuverlässigen Betrieb zu gewährleisten.
Elektronische Materialien
Pigmente
Harze
Aktivkohle
Pharmazeutische Rohstoffe
Lebensmittel
Keramik
Elektronische Materialien
Häufige Materialien und Auswahlleitfaden
| Materialtyp | Typische Materialien | Materialeigenschaften | Auswahlkriterien |
| Kunststoffpellets | PP-Pellets, PE-Pellets, Harzpellets | Gute Fließfähigkeit, einige Materialien können statische Elektrizität erzeugen | Fokus auf Partikelschutz und geeignete Vibrationseinstellungen, um Bruch und Verschleiß zu reduzieren |
| Lebensmittelpulver | Mehl, Stärke, Zuckerpulver, Lebensmittelzusatzstoffe | Feine Partikel mit hohen Hygieneanforderungen | Edelstahl 304/316 wird üblicherweise ausgewählt, wobei auch Abdichtung und Reinigungsfreundlichkeit berücksichtigt werden sollten |
| Chemische Materialien | Katalysatoren, Pigmentpulver, Harzpulver | Einige Materialien sind korrosiv und erzeugen leicht Staub | Geeignete Materialien entsprechend den chemischen Eigenschaften auswählen und die Dichtungsleistung verbessern |
| Mineralgranulate | Quarzsand, Mineralsand, Metallpartikel | Hohe Härte und möglicher abrasiver Verschleiß | Rohrverschleißfestigkeit berücksichtigen und geeignete Spezifikationen entsprechend Partikelgröße und Fördervolumen auswählen |
| Mineralpulver | Eisenpulver, Kupferpulver usw. | Feine Partikel mit hoher Staubentwicklung und möglicherweise schlechter Fließfähigkeit | Auf Anti-Blockier-Leistung achten und Vibrationsparameter entsprechend anpassen |
| Baustoffpulver | Zementpulver, Flugasche, Entschwefelungsmittel | Große Staubmenge und sich ändernde Schüttdichte | Geschlossene Förderung hilft, Staubemission zu reduzieren, und ist für kontinuierliche Zuführung geeignet |
Materialien, die zusätzliche Berücksichtigung erfordern
| Materialeigenschaften | Mögliche Probleme |
| Hochviskose Materialien | Materialien können an der Rohrwand haften und eine reibungslose Förderung beeinträchtigen |
| Materialien mit hoher Feuchtigkeit | Neigen zur Klumpenbildung und verringern die Förderkontinuität |
| Leicht verdichtbare Pulver | Verringerte Fließfähigkeit kann Brückenbildung oder Verstopfung verursachen |
| Übergroße Partikel | Begrenzter Rohrraum kann eine stabile Förderung verhindern |
| Hochkorrosive Materialien | Standardmaterialien erfüllen möglicherweise nicht die langfristigen Betriebsanforderungen |
| Hochtemperaturmaterialien | Materialauswahl und Gerätestruktur erfordern zusätzliche Bestätigung |
Die geeignete Konfiguration des Rohrschwingförderers hängt von den Materialeigenschaften und den Betriebsbedingungen ab. Selbst bei derselben Materialart können Unterschiede in Korngröße, Feuchtigkeitsgehalt und Fließfähigkeit unterschiedliche Gerätekonfigurationen erfordern.
Wenn Sie unsicher sind, ob dieses Gerät für Ihr Material geeignet ist, können Sie die Materialinformationen, die Förderstrecke und die Betriebsumgebung angeben. Unser Technikteam kann eine geeignete Konfiguration empfehlen oder eine maßgeschneiderte Förderlösung bereitstellen.
Parameter
Die ZDS-Baureihe des Rohrschwingförderers bietet verschiedene Konfigurationen je nach Förderstrecke, Installationsraum und Materialeigenschaften. Die folgenden Parameter basieren auf Standardmodellen. Die tatsächlichen Geräteabmessungen und das Konstruktionsdesign können entsprechend den spezifischen Betriebsbedingungen angepasst werden.
| Modell | Rohrdurchmesser (mm) | Motorleistung (kW) | Förderstrecke (mm) | Neigungswinkel (°) | Einlass- und Auslassgröße (mm) |
| ZDS273-2000 | 273 | 0.25 | 2000 | 0-5 | 273 |
| ZDS273-2500 | 273 | 0.25 | 2500 | 0-5 | 273 |
| ZDS273-3000 | 273 | 0.37 | 3000 | 0-5 | 273 |
| ZDS356-3000 | 356 | 0.37 | 3000 | 0-5 | 356 |
| ZDS356-3500 | 356 | 0.37 | 3500 | 0-5 | 356 |
| ZDS356-4000 | 356 | 0.55 | 4000 | 0-5 | 356 |
| ZDS356-4500 | 356 | 0.55 | 4500 | 0-5 | 356 |
| ZDS356-5000 | 356 | 0.75 | 5000 | 0-5 | 356 |
| ZDS356-5500 | 356 | 0.75 | 5500 | 0-5 | 356 |
Bei der Geräteauswahl sollte das geeignete Modell entsprechend den Installationsbedingungen und Förderanforderungen bestätigt werden. Unterschiedliche Anwendungen können Anpassungen des Rohrdurchmessers, der Schwingungsparameter und des Konstruktionsdesigns erfordern. Wenn Sie sich über die richtige Konfiguration unsicher sind, geben Sie bitte Ihre Materialinformationen und Betriebsanforderungen an, und unser Technikteam kann eine geeignete Lösung empfehlen.
Rohrschwingförderer vs Schneckenförderer
Rohrschwingförderer und Schneckenförderers, werden beide häufig zum Fördern von pulverförmigen und granularen Materialien verwendet. Sie haben jedoch unterschiedliche Förderprinzipien und Konstruktionsdesigns, wodurch sie für unterschiedliche Betriebsbedingungen geeignet sind. Die Auswahl sollte auf der Grundlage von Materialeigenschaften, Förderanforderungen und Produktionsbedingungen erfolgen.
| Vergleichspunkt | Rohr-Vibrationsförderer | Schneckenförderer |
| Förderprinzip | Nutzt Schwingungskraft, um Materialien im geschlossenen Rohr vorwärts zu bewegen | Nutzt rotierende Schneckenblätter, um Materialien entlang der Förderrichtung zu schieben |
| Materialschutz | Bietet schonende Förderung, geeignet für Materialien, die einen besseren Partikelschutz erfordern | Kontinuierlicher Kontakt mit Schneckenblättern kann Materialquetschung und Verschleiß verursachen |
| Innenstruktur | Keine rotierende Welle, Schneckenblätter oder andere komplexe bewegliche Komponenten im Förderrohr | Enthält Schneckenwelle, Blätter, Lager und andere rotierende Teile |
| Staubkontrolle | Geschlossene Rohrstruktur hilft, Staubleckage zu reduzieren, und ist für staubempfindliche Umgebungen geeignet | Kann abgedichtete Designs verwenden, aber Wellendichtungen erfordern regelmäßige Inspektion und Wartung |
| Wartungsanforderungen | Einfache Struktur mit routinemäßiger Wartung, hauptsächlich konzentriert auf Schwingungsmotoren und Federn | Erfordert regelmäßige Inspektion von Schneckenblättern, Lagern und anderen Verschleißteilen |
| Geeignete Materialien | Pulver-, granulare und kleine Schüttgüter, die schonende Förderung und gute Sauberkeit erfordern | Pulver-, granulare und Materialien, die eine stärkere Schubkraft erfordern |
| Typische Anwendungen | Lebensmittel-, Chemie-, Pharma- und Feinpulver-Förderanwendungen | Baustoff-, Chemie-, Getreide- und allgemeine Materialförderanwendungen |
Wie wählen?
Wenn Materialien eine bessere Staubkontrolle, sauberere Förderbedingungen oder reduzierte Partikelschäden erfordern, ist ein Rohrschwingförderer normalerweise die bessere Wahl.
Für Anwendungen, die längere Förderstrecken, stärkere Schubkraft oder größere Förderwinkel erfordern, kann ein Schneckenförderer besser geeignet sein.
Für spezifische Projekte sollte die endgültige Auswahl auf der Grundlage von Materialeigenschaften, Installationsraum, Förderstrecke und Produktionsanforderungen erfolgen.
Anpassen
Unterschiedliche Kunden können unterschiedliche Materialeigenschaften und Installationsbedingungen haben. Selbst bei derselben Förderanforderung muss die Gerätekonfiguration möglicherweise entsprechend der tatsächlichen Anwendung angepasst werden. Einige Projekte erfordern Änderungen der Geräteabmessungen, andere legen mehr Wert auf Staubabdichtung, während wieder andere eine bessere Verbindung mit vor- und nachgelagerten Geräten benötigen.
Wir können den Rohrdurchmesser, die Förderlänge, die Materialauswahl, die Einlass- und Auslassverbindungen und die Installationsstruktur entsprechend den spezifischen Anforderungen anpassen und eine Förderlösung bereitstellen, die besser zu den Betriebsbedingungen passt. Neben der Anpassung einzelner Geräte können wir auch unterstützende Förderlösungen für Sieblinien, Pulververarbeitungssysteme, Mineralverarbeitungslinien und andere Produktionsanwendungen bereitstellen.
Um eine besser geeignete Gerätekonfiguration auszuwählen, geben Sie bitte die folgenden Informationen an:
- Materialname：
- Förderstrecke：
- Erforderliche Kapazität：
- Installationsraum：
- Besondere Anforderungen ：(wie Edelstahlmaterial, Staubkontrolle, Korrosionsbeständigkeit usw.)
Jiarui Fertigungskapazität
Der Rohrschwingförderer erfordert eine genaue Abstimmung zwischen Förderrohr, Schwingungssystem, Materialeigenschaften und Installationsbedingungen. Bei der Herstellung müssen Details wie Rohrgröße, Materialauswahl, Verbindungsdesign und Schwingungsstruktur entsprechend der tatsächlichen Anwendung berücksichtigt werden.
Mit Erfahrung in der Herstellung von Schwingungssieb-, Förder- und Filtrationstechnik kann Jiarui Rohrverarbeitung, Strukturfertigung, Gerätemontage und Werksprüfung basierend auf Kundenanforderungen durchführen. Kohlenstoffstahl, Edelstahl 304 und Edelstahl 316 Materialien sind für verschiedene Arbeitsumgebungen verfügbar, und Schlüsselstrukturen können angepasst werden, um besser zur Produktionslinie zu passen.
Das Unternehmen hat ISO9001 die Zertifizierung des Qualitätsmanagementsystems erhalten und verfügt über mehrere technologiebezogene Patente für Geräte. Durch kontinuierliche Verbesserung der Design- und Fertigungsprozesse bietet Jiarui zuverlässige Fördergerätelösungen für Kunden in verschiedenen Branchen.
