Yüksek Hassasiyetli Endüstriyel Jiroskopik Elek
Gyratory elek, tozların, granüllerin ve küçük boyutlu malzemelerin hassas sınıflandırılması için tasarlanmıştır. Yatay gyratory hareket sayesinde malzeme geniş eleme yüzeyine eşit şekilde dağılır ve elek teli ile yeterli temas sağlanarak eleme hassasiyeti ve partikül boyutu kontrolü iyileştirilir. Ürün tutarlılığının ve malzeme bütünlüğünün önemli olduğu üretim süreçlerinde yaygın olarak kullanılır.
Konvansiyonel titreşimli eleklerle karşılaştırıldığında, gyratory eleme makinesi daha yumuşak bir eleme hareketiyle çalışarak malzeme kırılmasını azaltmaya ve elek kullanımını iyileştirmeye yardımcı olur. Malzeme özelliklerine, işleme kapasitesine ve kurulum koşullarına bağlı olarak, Jiarui farklı endüstriyel eleme gereksinimlerini karşılamak için elek boyutu, tel örgü katmanları, malzeme seçimi ve yapısal konfigürasyon özelleştirilebilir.
- Model: FYBS Serisi (FYBS1535 / FYBS2040)
- Elek Boyutu: 1,5 × 3,5 m, 2 × 4 m (özelleştirilebilir)
- Etkin Eleme Alanı: 5,25–8 m²
- Elek Katmanları: 1–9 katman, çok kademeli partikül ayrımı
- Eleme Hassasiyeti: 'e kadar
- Gyratory Frekansı: 180–260 dev/dak
- Uygun Malzemeler: Tozlar, granüller, küçük boyutlu mineraller ve kimyasal hammaddeler
- Özelleştirme Hizmeti: Elek teli, boyutlar, katmanlar ve yapısal tasarım gereksinimlere göre ayarlanabilir
Endüstriyel Sınıf Gyratory Elek Nedir?
Endüstriyel Sınıf Gyratory Elek, aynı zamanda gyratory eleme makinesi veya kare gyratory eleyici olarak da bilinir; toz ve granüler malzemelerin hassas sınıflandırılması için kullanılan bir tür ince eleme ekipmanıdır. Hızlı ayırma için yüksek frekanslı titreşime dayanan konvansiyonel titreşimli eleklerin aksine, manuel eleme hareketini simüle eder. Malzeme elek yüzeyi boyunca yumuşak bir şekilde hareket eder, malzeme ile tel örgü arasındaki temas süresini artırırken partiküller üzerindeki darbeyi azaltır.
Gyratory elek, birden fazla elek katmanıyla donatılabilir ve tek bir eleme işleminde birkaç partikül boyutunun ayrılmasına olanak tanır. Partikül boyutu kontrolünün önemli olduğu kimyasal tozlar, mineral tozları, gıda bileşenleri ve plastik peletler gibi endüstrilerde yaygın olarak kullanılır. Ekipman seçimi sırasında, uygun elek boyutunu ve yapısal konfigürasyonu belirlemek için malzeme boyutu, işleme kapasitesi, gerekli ayırma seviyeleri ve kurulum alanı gibi faktörler dikkate alınmalıdır.
Çalışma Prensibi
Gyratory elek, elek kutusunu yatay gyratory hareketle hareket ettirmek için esas olarak tahrik sistemine dayanır. Çalışma sırasında malzemeler elek yüzeyi boyunca hareket ederken sürekli olarak yayılır, çevrilir ve elenir. Malzemeyi hareket ettirmek ve ayırmak için hızlı titreşime dayanan konvansiyonel titreşimli eleklerin aksine, gyratory eleme işlemi daha uzun bir eleme yolu ve malzeme ile tel örgü arasında daha fazla temas süresi sağlar.
- Malzeme elek yüzeyine girer ve eşit şekilde yayılır
Besleme girişinden girdikten sonra malzeme, elek kutusunun hareketiyle eleme alanı boyunca kademeli olarak yayılır. Başlangıçta yoğunlaşan malzeme tabakası incelir, daha fazla partikülün elek teliyle temas etmesine olanak tanır ve aşırı malzeme birikiminin eleme performansını etkilemesini önler. - Partikül ayrımı hareket sırasında gerçekleşir
Malzeme ileri doğru hareket etmeye devam ederken, farklı boyutlardaki partiküller kademeli olarak ayrılır. Tel örgü açıklığına yakın partiküller elek yüzeyiyle tekrar tekrar temas ederken, daha küçük partiküller tel örgüden geçerek alt katmana iner ve daha büyük partiküller boşaltma çıkışına doğru ilerlemeye devam eder. - Farklı partikül boyutları ayrı ayrı boşaltılır
Eleme sonrasında ince ve kaba malzemeler ilgili çıkışlarından boşaltılır. Birden fazla elek katmanı takıldığında, ekipman tek bir işlemde birkaç partikül boyutu sınıflandırmasını tamamlayabilir ve ek eleme süreçlerine olan ihtiyacı azaltır.
Endüstriyel Sınıf Gyratory Elek'in eleme yöntemi nispeten yumuşaktır ve özellikle yüksek eleme hassasiyeti ve iyi partikül bütünlüğü gerektiren malzemeler için uygundur. Ancak, uygun olmayan bir konfigürasyon, ekipman boyutu yeterli olsa bile düşük eleme verimliliğine neden olabilir. Elek boyutu, tel örgü spesifikasyonu ve çalışma parametrelerinin doğru seçimi, istikrarlı performans için önemlidir.
Ekipman Yapısı
Gyratory elek esas olarak elek kutusu, elek teli tertibatı, tahrik sistemi, destek yapısı ve sönümleme bileşenlerinden oluşur. Her parça, farklı eleme gereksinimlerine göre istikrarlı malzeme sınıflandırması elde etmek için birlikte çalışır.
- Elek Kutusu ve Elek Teli
Elek kutusu, malzeme ayrımının gerçekleştiği ana çalışma alanıdır. Farklı sınıflandırma gereksinimlerine göre birden fazla elek katmanı takılabilir ve tek bir makinede birkaç partikül boyutunun ayrılmasına olanak tanır. Elek yapısı, kolay değiştirme ve bakım için tasarlanmıştır. - Tahrik Sistemi
Tahrik sistemi, elek kutusunun hareketi için güç sağlar. Motor ve aktarma mekanizması aracılığıyla ekipman, tasarlanan hareket yoluna göre çalışır. Farklı ekipman modelleri, istikrarlı eleme performansını korumak için uygun güç konfigürasyonlarıyla donatılmıştır. - Elek Temizleme Cihazı
Elek yüzeyi, zıplayan toplar gibi temizleme bileşenleriyle donatılmıştır. Çalışma sırasında bu bileşenler elek telinin arka tarafına sürekli olarak darbe uygular, açıklıklarda sıkışan malzemelerin çıkarılmasına yardımcı olur ve elek tıkanmasını azaltır. - Destek ve Sönümleme Yapısı
Destek yapısı ekipmanın ana gövdesini taşırken, sönümleme sistemi titreşim iletimini ve operasyonel darbeyi azaltır. Bu, istikrarlı çalışmanın korunmasına yardımcı olur ve kurulum ile bakımı basitleştirir.
Gyratory eleme makinesinin konfigürasyonu tamamen sabit değildir. Elek boyutu, tel örgü katmanları ve tahrik yöntemleri müşteri gereksinimlerine göre ayarlanabilir. Uzun vadeli istikrarlı çalışma elde etmek için doğru yapının seçilmesi önemlidir.
Avantajlar
Yüksek Hassasiyetli Partikül Sınıflandırması
Endüstriyel Sınıf Dairesel Elek, malzemelerin elek yüzeyinde daha uzun süre kalmasını sağlayan nazik bir eleme yöntemi kullanır. Bu, malzemeler ile elek teli arasındaki temas olasılığını artırarak yüksek eleme hassasiyeti ve stabil partikül boyutu kontrolü sağlar. Uygun çalışma koşullarında, eleme hassasiyeti yaklaşık 'e ulaşabilir.
Büyük Ölçekli Eleme İçin Uygundur
Kare elek yüzeyi, geleneksel yuvarlak eleme ekipmanlarına kıyasla daha geniş bir etkin eleme alanı sağlar. Aynı kurulum koşullarında, daha büyük işleme kapasitesini kaldırabilir ve stabil malzeme sınıflandırması gerektiren sürekli üretim hatları için uygundur.
Azaltılmış Malzeme Darbesi
Çalışma sırasında, malzemeler güçlü darbe veya yüksek frekanslı sıçrama yaşamak yerine elek yüzeyinde düzgün bir şekilde hareket eder. Bu nazik eleme süreci, partikül kırılmasını azaltmaya yardımcı olur ve malzeme bütünlüğünün önemli olduğu uygulamalar için uygundur.
Çok Aşamalı Partikül Ayırma
Farklı sayıda elek katmanı yapılandırarak, ekipman tek bir eleme sürecinde birden fazla partikül boyutu ayırmasını tamamlayabilir. Bu, birden fazla eleme makinesi ihtiyacını azaltır ve üretim sürecini basitleştirir.
Uzun Süreli Kullanım İçin Stabil Çalışma
Dengeli tahrik yapısı, operasyonel darbeyi azaltır ve sürekli çalışma sırasında ekipman stabilitesini artırır. Bu, makineyi uzun süreli endüstriyel eleme uygulamaları için uygun hale getirir.
Esnek Yapısal Konfigürasyon
Elek boyutu, tel örgü katmanları, ekipman malzemesi ve boşaltma yöntemi, farklı üretim koşullarına göre özelleştirilebilir; bu, eleme sisteminin çeşitli işleme hatlarına daha iyi uyum sağlamasına olanak tanır.
Teknik Parametreler
Endüstriyel Sınıf Dairesel Elek, özelleştirilebilir bir ince eleme makinesidir. Farklı malzeme özellikleri, işleme kapasitesi gereksinimleri ve eleme hedefleri, ekipman boyutunu, elek konfigürasyonunu ve güç seçimini etkileyecektir.
Aşağıdaki teknik özellikler, Jiarui FYBS serisinin standart konfigürasyon aralığıdır. Nihai ekipman tasarımı, müşteri üretim koşullarına göre ayarlanabilir.
| Model | Elek Boyutu | Etkin Eleme Alanı | Eğimli Elek | Ekran Katmanları | Motor Gücü | Dönüş Hızı | Elek Kutusu Stroku |
| FYBS1535 | 1,5 × 3,5 m | 5,25 m² | 5–8° | 1–9 kat | 5,5 kW | 180–260 dev/dk | 25–60 mm |
| FYBS2040 | 2 × 4 m | 8 m² | 5–8° | 1–9 kat | 7,5 kW | 180–260 dev/dk | 25–60 mm |
Yukarıdaki spesifikasyonlar referans amaçlıdır. Elek konfigürasyonu ve ekipman boyutu seçilirken malzeme partikül boyutu, nem içeriği, gerekli ayrım seviyeleri, üretim kapasitesi ve kurulum koşulları birlikte değerlendirilmelidir.
Endüstriyel Dairesel Elek Uygulamaları
FYBS dairesel elek, tozların, granüllerin ve küçük boyutlu dökme malzemelerin ince elemesi için kullanılır. Malzemenin basit kaba elemeden daha fazlasına ihtiyaç duyduğu durumlarda—örneğin, bir makinede birkaç partikül boyutunun ayrılması gerektiğinde veya aşırı darbe ürüne zarar verebileceğinde—iyi bir seçenektir.
Yaygın uygulamalar arasında gıda tozları, kimyasal malzemeler, plastik peletler, mineral ürünler, metal tozları ve gübre granülleri bulunur. Elek teli, elek katman sayısı ve makine boyutu malzemeye ve gerekli çıktıya göre seçilebilir.
Un
Plastik Peletler
Kuvars Kumu
Gübre Granülleri
Yaygın Uygulama Seçimi
| Endüstri | Tipik Malzemeler | Tipik Kullanım | Temel Seçim Noktaları |
| Gıda Endüstrisi | Un, nişasta, şeker, tuz, pirinç tozu, çay tozu | İnce eleme ve partikül boyutu sınıflandırması | Temas malzemesi, sızdırmazlık, elek teli |
| Kimya Endüstrisi | Reçine tozu, PVC tozu, aktif karbon, pigmentler, katalizörler | İnce toz ayrımı ve çok boyutlu sınıflandırma | Elek teli, tıkanma önleyici tasarım, sızdırmazlık |
| Plastik Endüstrisi | PP peletler, PE peletler, PVC peletler | Büyük veya küçük boyutlu peletlerin uzaklaştırılması ve partikül boyutunun kontrol edilmesi | Elek açıklığı, kapasite, sürekli çalışma |
| Madencilik Endüstrisi | Kuvars kumu, seramik kumu, refrakter malzemeler, aşındırıcılar | Mineral ürünlerin farklı boyut aralıklarına ayrılması | Elek aşınma direnci, elek boyutu, kapasite |
| Metalurji Endüstrisi | Bakır tozu, demir tozu, metal tozları | Metal tozlarının ince sınıflandırılması | Elek teli spesifikasyonu, malzeme seçimi, toz kontrolü |
| Gübre Endüstrisi | Üre, kompoze gübre granülleri | Bitmiş ürün eleme ve boyut sınıflandırması | Elek katmanları, kapasite, elek teli spesifikasyonu |
Dairesel Elek Ne Zaman Doğru Seçim Değildir
Dairesel elek, ağır hizmet tipi kaba eleme yerine ince sınıflandırma için tasarlanmıştır. Aşağıdaki durumlar için doğru seçim olmayabilir:
- Eleğe yapışan veya büyük topaklar oluşturan yüksek nemli malzemeler;
- Güçlü darbe eleme gerektiren büyük kayalar, inşaat atıkları ve diğer ağır malzemeler;
- Eleme ve uzun mesafeli taşımanın aynı makine tarafından yapılması gereken prosesler;
- Yüksek hızlı kaba elemenin ana gereksinim olduğu uygulamalar.
Bu koşullar için farklı bir eleme veya taşıma çözümü daha uygun olabilir. Çok ince toz eleme için, santrifüj elek daha uygun olabilir.
Üretim Gereksinimlerine Göre İnce Eleme Ekipmanı Nasıl Seçilir?
Endüstriyel Sınıf Döner Elek ve döner titreşimli elek her ikisi de toz ve granül malzemelerin ince elenmesi için kullanılabilir. Ancak yapısal tasarım, eleme hareketi ve uygun uygulamalar açısından farklılık gösterirler. Ekipman seçimi malzeme özelliklerine, işleme kapasitesine ve kurulum koşullarına göre yapılmalıdır.
| Karşılaştırma Kalemi | Endüstriyel Sınıf Döner Elek (Gyratory Screen) | RDöner Titreşimli Elek |
| Eleme Yöntemi | Elek kutusunun yatay döner hareketini kullanarak malzemelerin elek yüzeyinde kademeli olarak hareket etmesini, yayılmasını ve parçacık ayrışmasını tamamlamasını sağlar | Üç boyutlu titreşim oluşturmak için dikey titreşim motoru kullanır ve malzemelerin elek yüzeyinde dağılmasını ve ayrışmasını sağlar |
| Eleme Özellikleri | Daha uzun malzeme hareket yolu ve elek teli ile daha uzun temas süresi sağlar; ince sınıflandırma, çok kademeli ayrıştırma ve malzeme bütünlüğü gerektiren uygulamalar için uygundur | Daha hızlı eleme tepkisi ve daha güçlü titreşim yoğunluğu sağlar; geleneksel toz ve granül malzeme eleme için uygundur |
| Elek Yapısı | Yüksek kullanım verimliliğine sahip büyük kare eleme yüzeyi. Farklı parçacık boyutu ayrıştırması elde etmek için birden fazla elek katmanı kurulabilir | Kompakt yapıya sahip dairesel elek yüzeyi tasarımı, esnek kurulum ve farklı üretim alanlarına uygunluk |
| Uygun Malzemeler | İnce sınıflandırma gerektiren tozlar, granüller, küçük boyutlu mineraller, kimyasal hammaddeler, plastik peletler ve diğer dökme malzemeler | Tozlar, granüller, bulamaçlar ve genel endüstriyel malzemeler |
| Eleme Hassasiyeti | Parçacık boyutu kontrolü, hassas sınıflandırma ve malzeme hasarının azaltılması gerektiren uygulamalar için uygundur | Çoğu geleneksel toz ve parçacık eleme uygulamasının gereksinimlerini karşılar |
| İşleme Kapasitesi | Daha büyük etkin eleme alanı, sürekli üretim ve daha yüksek verim gereksinimleri için uygundur | Farklı üretim kapasitesi gereksinimlerine uygun çeşitli modellerde mevcuttur |
| Ekipman Özellikleri | Nazik eleme süreci, azaltılmış malzeme darbesi ve çok katmanlı elek konfigürasyonu desteği | Kompakt yapı, kolay bakım ve sınırlı alana sahip üretim hatları için uygundur |
| Yaygın Endüstriler | Gıda, kimya, plastik, maden işleme, metalurji, yeni malzemeler ve diğer endüstriler | Kimya, gıda, plastik, maden işleme ve diğer genel endüstriyel uygulamalar |
Üretim Gereksinimlerine Göre Hızlı Seçim
| Üretim Gereksinimi | Önerilen Ekipman |
| Büyük ölçekli sürekli ince eleme | Endüstriyel Sınıf Döner Elek (Gyratory Screen) |
| Tek işlemde çoklu parçacık boyutu ayrıştırması | Endüstriyel Sınıf Döner Elek (Gyratory Screen) |
| Malzeme bütünlüğü için yüksek gereksinimler | Endüstriyel Sınıf Döner Elek (Gyratory Screen) |
| Sınırlı kurulum alanı ve esnek yerleşim gereksinimi | Döner Titreşimli Elek |
| Geleneksel toz ve granül malzeme eleme | Döner Titreşimli Elek |
| Basit yapı ve kolay bakım gereksinimi | Döner Titreşimli Elek |
Farklı eleme makineleri farklı uygulama aralıklarına sahiptir ve hiçbir tek ekipman tipi her eleme gereksinimini karşılayamaz. Endüstriyel Sınıf Döner Elek, yüksek kapasiteli ince sınıflandırma, çok kademeli ayrıştırma ve malzeme darbesinin en aza indirilmesi gereken uygulamalar için daha uygundur. Döner titreşimli elekler daha kompakttır ve genellikle kurulum alanının sınırlı olduğu geleneksel toz ve granül malzeme eleme için kullanılır.
Ekipman seçimi sırasında eleme doğruluğu tek dikkate alınması gereken faktör değildir. Malzeme parçacık boyutu, nem içeriği, işleme kapasitesi, gerekli ayrıştırma seviyeleri ve üretim hattı yerleşimi de değerlendirilmelidir. Jiarui mühendislik ekibi, ekipman stabilitesini artırmaya ve seçim hatalarını azaltmaya yardımcı olmak için gerçek çalışma koşullarına göre uygun eleme çözümleri sunabilir.

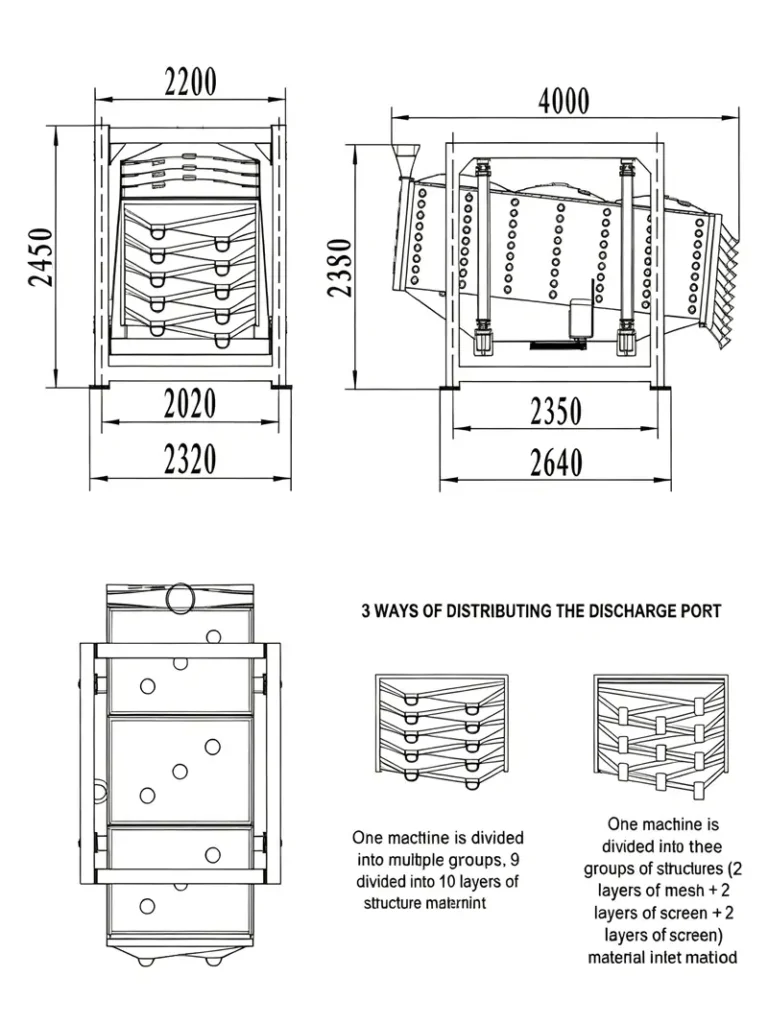

Özelleştirme Hizmeti
Endüstriyel Sınıf Döner Elek nadiren tamamen sabit bir konfigürasyonla kullanılır. Farklı malzemeler, üretim kapasiteleri ve kurulum koşulları farklı ekipman boyutları, elek konfigürasyonları ve yapısal tasarımlar gerektirir.
Jiarui, ekipmanın müşterinin üretim hattına daha iyi uymasını sağlamak için elek boyutunu, elek katmanlarını, malzeme seçimini ve boşaltma yapısını belirli üretim gereksinimlerine göre ayarlayabilir.
Hangi modelin uygun olduğundan emin değilseniz, aşağıdaki bilgileri sağlayabilirsiniz:
- Elenecek malzeme (toz, granül, mineral vb.)
- Saat başına gerekli işleme kapasitesi
- Gerekli parçacık boyutu kademesi sayısı
- Mevcut kurulum alanı
- Malzeme, toz koruması veya korozyon direnci için özel gereksinimler
Bu bilgilerle mühendislik ekibimiz daha uygun bir ekipman konfigürasyonu belirleyebilir ve yalnızca kapasite gereksinimlerine göre model seçiminden kaynaklanan sorunları önleyebilir.
Jiarui Üretim
Bir Endüstriyel Sınıf Döner Elek (Gyratory Screen) 'nin eleme performansı yalnızca genel yapıya değil, aynı zamanda elek kutusu hareketi, elek sabitleme ve boşaltma tasarımı gibi uzun vadeli çalışma stabilitesini doğrudan etkileyen detaylara da bağlıdır. Jiarui, döner eleme ekipmanının kilit yapılarını sürekli olarak optimize etmekte ve güvenilir ekipman performansını desteklemek için elek sabitleme yapıları, tahrik sistemleri ve boşaltma tasarımlarıyla ilgili çok sayıda faydalı model patenti elde etmiştir.
Elek teli seçimi eleme performansında önemli bir rol oynar. Jiarui, hedef parçacık boyutu ve sınıflandırma gereksinimlerine göre uygun elek teli spesifikasyonlarını seçer. ASTM E11 Dokuma Tel Test Elek Bezi ve Test Elekleri için Standart Spesifikasyon gibi ilgili standartlar elek teli seçimi sırasında referans alınabilir.
