Бункер шнекового питателя
Бункерный шнековый питатель представляет собой систему шнековой подачи, предназначенную для непрерывной подачи порошкообразных, гранулированных и мелкокусковых материалов. Серия JR сочетает в себе накопительный бункер со шнековой подающей конструкцией, что обеспечивает стабильную и непрерывную транспортировку материала. Компактная конструкция, надежная работа и гибкие варианты монтажа обеспечивают угол установки до 60°, оборудование широко применяется в горнодобывающей, строительной, химической, пищевой и машиностроительной отраслях.
С учетом различных характеристик материала, производительности и условий монтажа инженерная команда Jiarui предоставляет индивидуальные конфигурации оборудования и решения по подаче. Благодаря правильному подбору диаметра шнека, частоты вращения и приводной системы мы помогаем заказчикам выбрать бункерный шнековый питатель, соответствующий их фактическим производственным требованиям.
- Модели: JR-133 /141 /168 /219 /273 /325 /406
- Диаметр шнека: 133–406 мм
- Производительность: 2,2–64 м³/ч
- Максимальный угол наклона: ≤60°
- Подходящие материалы: Порошкообразные, гранулированные и мелкокусковые материалы
- Индивидуальная настройка: Возможность индивидуальной настройки габаритов, конструкции и конфигурации
Что такое бункерный шнековый питатель?
Бункерный шнековый питатель — это машина непрерывной подачи, которая использует шнековый механизм для транспортировки материалов. Также известен как шнековый питатель, винтовой питатель или питатель с бункером. Оборудование обычно состоит из накопительного бункера, шнекового транспортирующего узла и приводной системы. Оно主要用于 стабильной подачи и непрерывной транспортировки порошкообразных, гранулированных и мелкокусковых материалов.
При проектировании многих производственных линий выбор питающего оборудования должен учитывать не только производительность, но и характеристики текучести материала, монтажное пространство и требования к подключению к вышестоящему и нижестоящему оборудованию. Конструкция бункера бункерного шнекового питателя объединяет хранение и подачу материала в единую систему, сокращая промежуточные этапы передачи и упрощая подключение к накопительным бункерам, технологическому оборудованию или упаковочным системам.
Принцип работы
Эта шнековая система подачи работает за счет вращения вала шнека, приводимого в движение двигателем. Вращающиеся витки шнека продвигают материал вперед, обеспечивая непрерывную транспортировку материала из бункера на следующую стадию обработки.
После попадания в бункер материал под действием собственного веса опускается в шнековую секцию и непрерывно продвигается вперед вращающимися витками шнека. Такие характеристики материала, как насыпная плотность, влажность и текучесть, напрямую влияют на эффективность подачи. Эти свойства обычно учитываются при проектировании систем переработки сыпучих материалов.
Для получения дополнительной информации о свойствах сыпучих материалов и принципах их переработки обратитесь к ресурсам, предоставленным CEMA (Ассоциация производителей конвейерного оборудования). Конфигурация оборудования не должна выбираться только на основе производительности. Наша инженерная команда обычно сначала оценивает условия материала и требования к подключению, а затем определяет подходящие параметры шнека и приводной конфигурации, чтобы избежать нестабильной подачи, забивания материала или недостаточной подачи.
Компоненты
Оборудование в основном состоит из бункера, шнекового узла, приводной системы и разгрузочного соединения. Конструкция направлена на обеспечение непрерывного поступления материала в зону шнековой транспортировки и поддержание стабильной подачи в различных условиях монтажа.

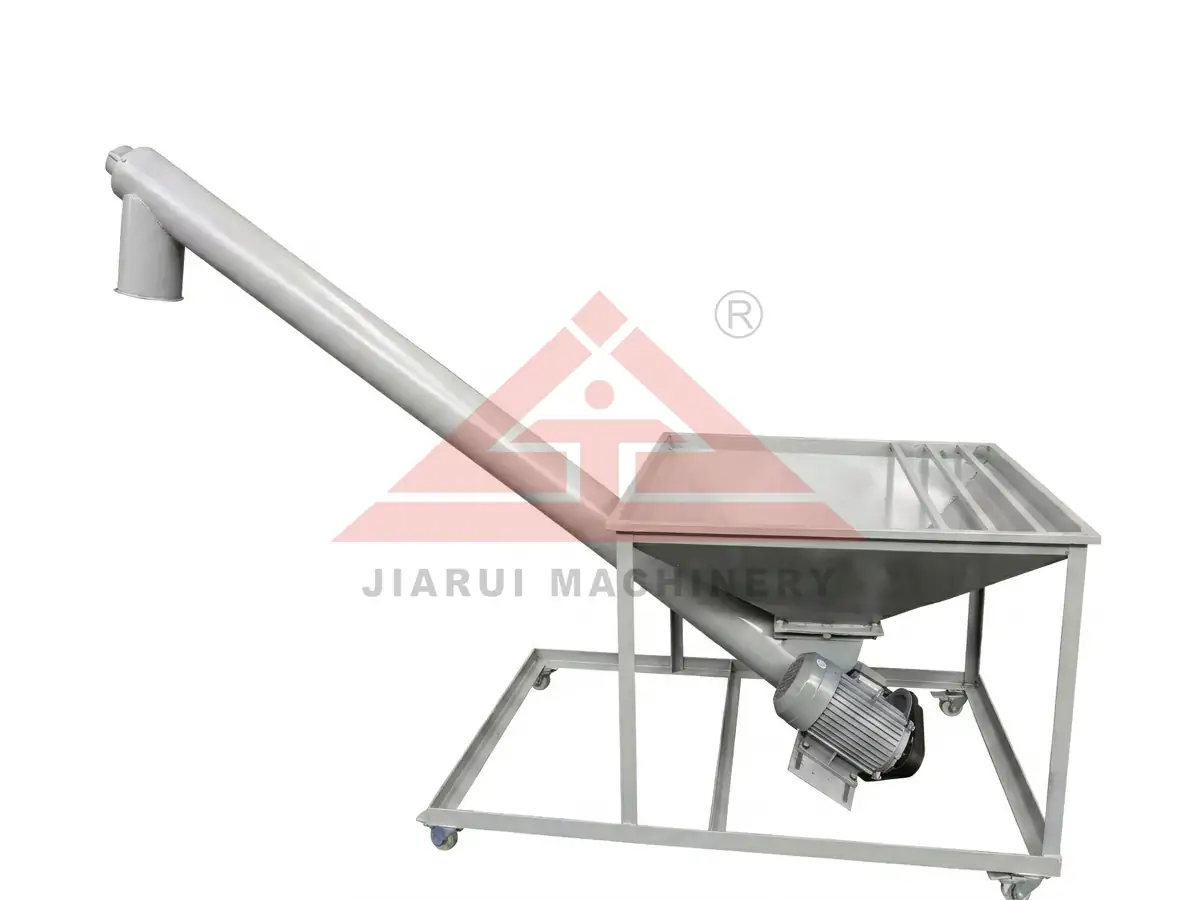

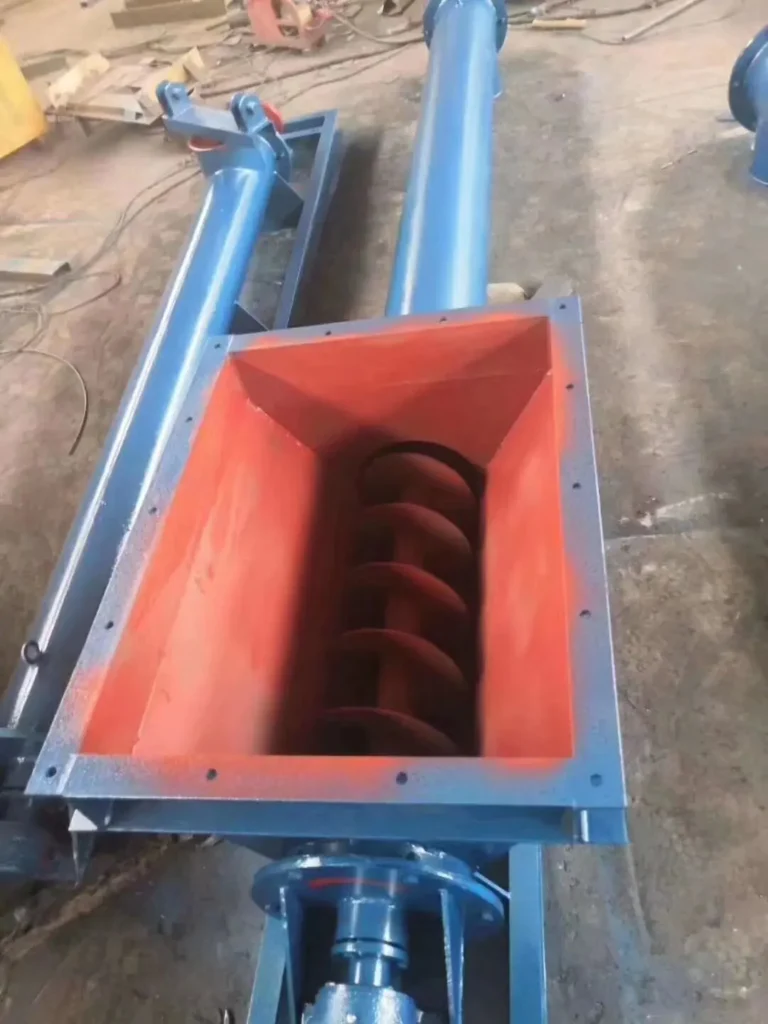

Секция бункера
Бункер主要用于 хранения и буферизации материала, предотвращая нестабильную подачу, вызванную прямым поступлением материала в шнековый конвейер. В зависимости от характеристик текучести материала угол наклона и вместимость бункера могут быть изменены для повышения эффективности подачи.

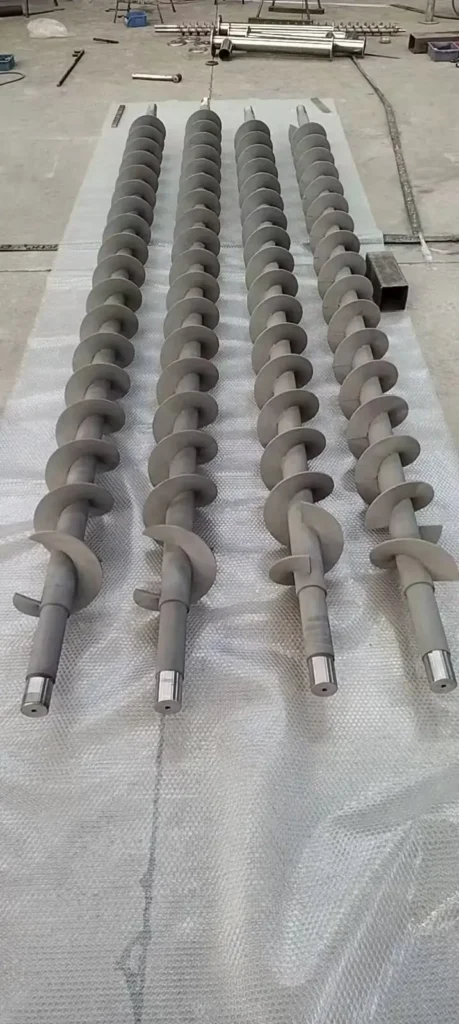

Шнековый узел
Шнековый узел является основным подающим компонентом оборудования. Вращающиеся витки шнека непрерывно продвигают материал вперед. Диаметр шнека, шаг и частота вращения напрямую влияют на производительность и должны выбираться в соответствии со свойствами материала и требуемой скоростью подачи.

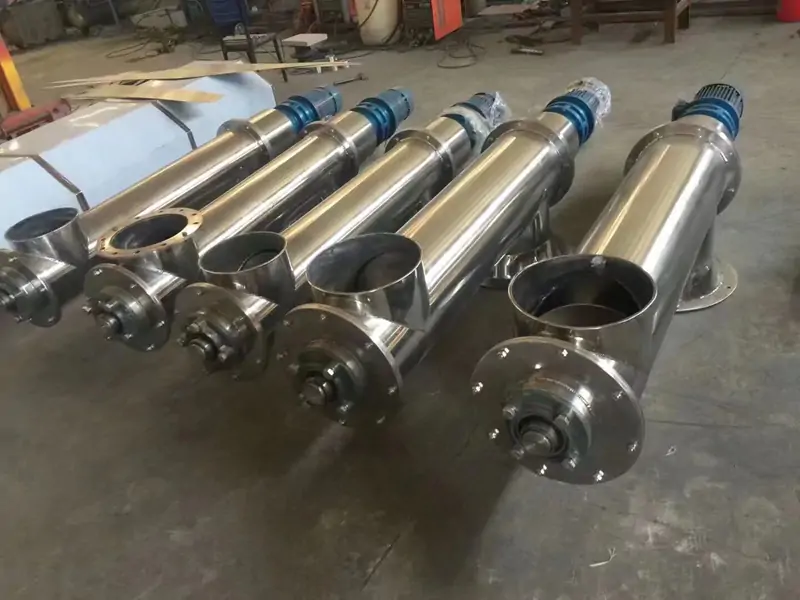

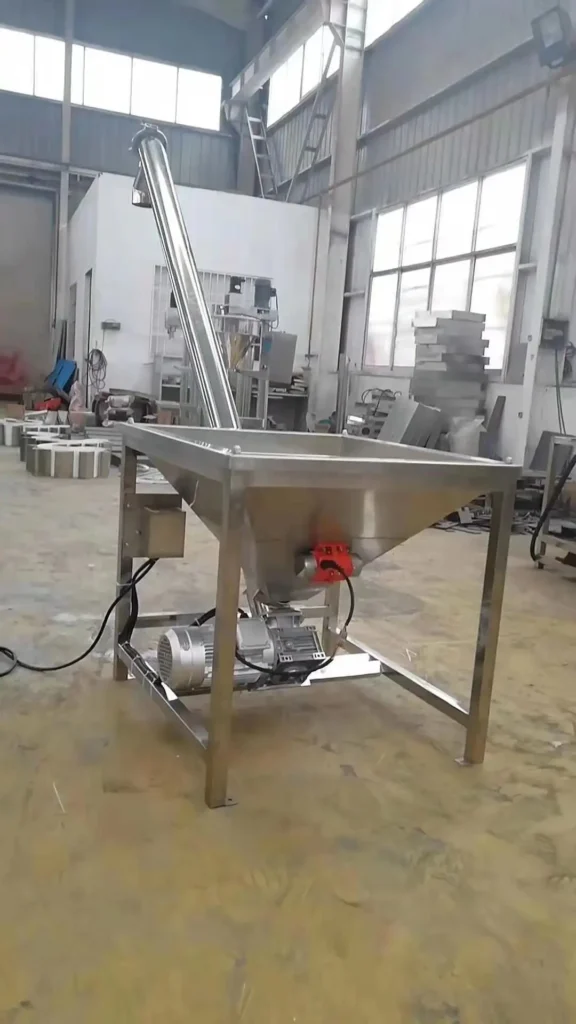

Приводная система
Приводная система обеспечивает мощность для вращения шнека. Различные расстояния транспортировки, углы установки и плотности материалов требуют различных конфигураций двигателя. Правильный выбор привода способствует обеспечению долгосрочной стабильной работы бункерного шнекового питателя.

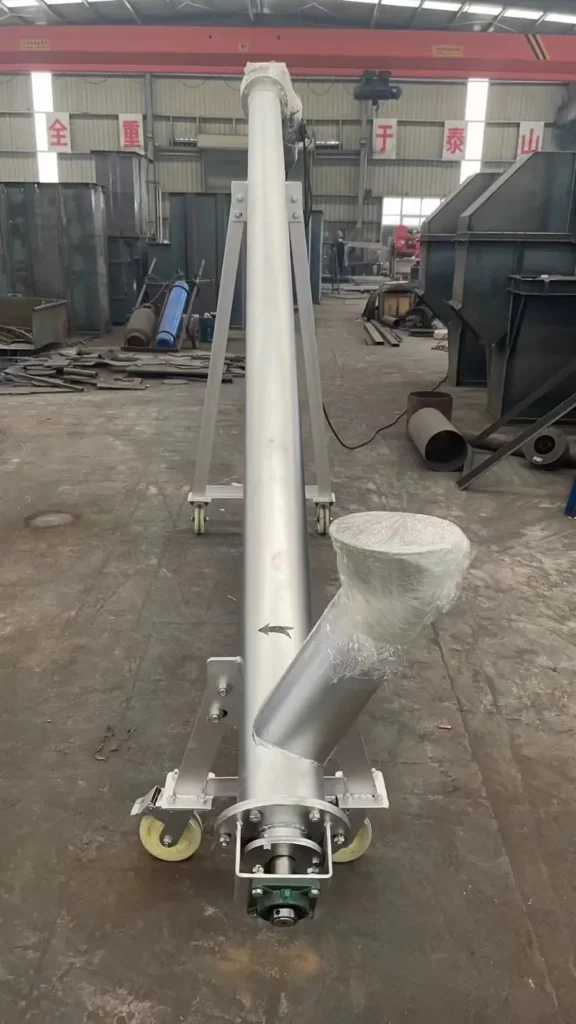

Соединительная конструкция
Конструкция входного и выходного отверстий может быть скорректирована в соответствии с компоновкой производственной линии, что обеспечивает удобное подключение к накопительным бункерам, технологическому оборудованию, упаковочным системам или другому автоматизированному производственному оборудованию.
Различные применения требуют различных конфигураций оборудования. Наша инженерная команда может скорректировать конструкцию бункера, характеристики шнека, приводную систему и соединительную конструкцию в соответствии с характеристиками материала и условиями на объекте для обеспечения стабильной подачи.
Преимущества
Подходит для сложных условий монтажа
Серия JR поддерживает угол установки до 60° и может быть гибко смонтирована в соответствии с различными планировками объекта.
Обеспечивает стабильную и непрерывную подачу
Диаметр шнека, частота вращения и приводная система могут быть подобраны в соответствии с характеристиками материала для достижения стабильной подачи.
Подходит для различных материалов
Бункерный шнековый питатель подходит для порошкообразных, гранулированных и мелкокусковых материалов с различными требованиями к подаче.
Индивидуальная настройка по требованиям объекта
Размер бункера, длина шнека, конструкция и конфигурация могут быть изменены в соответствии с требованиями заказчика.
Технические параметры
При выборе оборудования следует учитывать характеристики материала, производительность подачи и условия монтажа. Различные условия эксплуатации требуют различных характеристик шнека и конфигураций привода.
Параметры бункерного шнекового питателя серии JR
| Модель | Диаметр шнека (мм) | Шаг винта (мм) | Частота вращения шнека (об/мин) | Макс. производительность (м³/ч) | Мощность двигателя (кВт) | Макс. угол наклона |
| JR-133 | 133 | 80 | 140 | 2.2 | 1.5–18.5 | ≤60° |
| JR-141 | 141 | 100 | 125 | 4 | 1.5–18.5 | ≤60° |
| JR-168 | 168 | 128 | 112 | 8 | 1.5–18.5 | ≤60° |
| JR-219 | 219 | 160 | 100 | 11 | 1.5–18.5 | ≤60° |
| JR-273 | 273 | 200 | 90 | 22 | 1.5–18.5 | ≤60° |
| JR-325 | 325 | 252 | 80 | 34 | 1.5–18.5 | ≤60° |
| JR-406 | 406 | 320 | 71 | 64 | 1.5–18.5 | ≤60° |
Различные материалы имеют разные характеристики подачи. Дзяжуй. рекомендуется предоставить информацию о материале, насыпной плотности, расстоянии транспортировки и угле установки, чтобы можно было подтвердить подходящую конфигурацию бункера шнекового питателя.
JR может настроить диаметр шнека, длину, размер бункера, конфигурацию привода и конструкцию соединения в соответствии с требованиями различных проектов, чтобы обеспечить решение для подачи, соответствующее фактическим условиям эксплуатации.
Свяжитесь с нами сейчас, чтобы получить расчёт стоимости и техническую поддержку
Области применения
Бункер шнекового питателя в основном используется для процессов непрерывной подачи в производственных линиях. Благодаря хранению в бункере и вращению шнека эта система подачи обеспечивает стабильную транспортировку порошкообразных, гранулированных и мелкокусковых материалов и может быть соединена с накопительными бункерами, дробильным оборудованием, просеивающим оборудованием, смесительным оборудованием, упаковочными системами и другим технологическим оборудованием в соответствии с производственными требованиями.
Горнодобывающая и минеральная переработка
Промышленность строительных материалов
Химическая и пластмассовая промышленность
Пищевая и кормовая промышленность
Применение по отраслям
| Отрасль применения | Типичные материалы | Типичные области применения | Ценность применения |
| Горнодобывающая и минеральная переработка | Минеральный порошок, железорудный порошок, известняк, песчано-гравийные частицы | Подача после накопительных бункеров, обеспечение дробильно-сортировочных производственных линий | Конструкция шнека может быть выбрана в зависимости от плотности материала и характеристик износа для поддержания стабильной подачи |
| Промышленность строительных материалов | Цемент, известковая пыль, каменный порошок, песчаные материалы | Подача материала для процессов смешивания, дозирования и упаковки | Обеспечивает непрерывную подачу порошка и снижает ручную подачу и промежуточную передачу |
| Химическая и пластмассовая промышленность | Пластиковые гранулы, смоляной порошок, химические порошки | Транспортировка сырья и подача в автоматические производственные линии | Конфигурация может быть скорректирована в соответствии с характеристиками потока материала для обеспечения непрерывной подачи |
| Пищевая и кормовая промышленность | Зерно, кукуруза, кормовые гранулы | Подача перед технологическим оборудованием и автоматическими системами дозирования | Подходит для непрерывной транспортировки гранулированных материалов и удобен для подключения к downstream-оборудованию |
Примечания по подаче порошковых материалов
При подаче порошкообразных материалов засорение обычно не вызвано недостаточной производительностью оборудования. Во многих случаях это является результатом неправильного соответствия между характеристиками материала и параметрами оборудования.
При выборе оборудования мы обычно обращаем внимание на влажность материала, насыпную плотность, текучесть и требования к подаче, а затем корректируем диаметр шнека, скорость вращения и конструкцию, чтобы уменьшить такие проблемы, как сводообразование, засорение и неравномерная подача.
Специальные материалы
Данное шнековое питающее оборудование в основном подходит для большинства порошкообразных, гранулированных и мелкокусковых материалов. Однако некоторые специальные применения требуют подтверждения характеристик материала и конструкции оборудования перед выбором.
| Состояние материала | Потенциальные проблемы |
|---|---|
| Материалы, содержащие большое количество волокон или легко запутывающиеся материалы | Могут наматываться на вал шнека и требовать корректировки конструкции или альтернативных методов подачи |
| Чрезмерно крупные или твёрдые абразивные материалы | Могут увеличить износ шнека и потребовать усиленной износостойкой конструкции |
| Высокотемпературные или высококоррозионные материалы | Требуют соответствующего выбора материала на основе температуры и условий коррозии |
Если ваш материал имеет особые характеристики или вы не уверены в подходящей модели, предоставьте информацию о материале, требуемой производительности и условиях эксплуатации.
Наша инженерная группа оценит применение и порекомендует подходящую конфигурацию бункера шнекового питателя.
Бункер шнекового питателя против винтового конвейера
Бункер шнекового питателя и винтового конвейера оба используют вращение шнека для перемещения материалов, но они предназначены для разных производственных требований.
Проще говоря, бункер шнекового питателя в основном используется для стабильной подачи материала, контроля скорости подачи и обеспечения непрерывного снабжения downstream-оборудования. Винтовой конвейер в основном используется для транспортировки материала, непрерывного перемещения материалов между различными точками.
Например, когда материалы из накопительного бункера необходимо непрерывно и равномерно подавать в упаковочные машины, смесители или технологическое оборудование, обычно выбирают бункер шнекового питателя. Когда материалы необходимо перемещать между различными производственными процессами, винтовой конвейер выбирается на основе расстояния транспортировки, производительности и схемы установки.
Не существует абсолютного преимущества между этими двумя типами оборудования. Правильный выбор зависит от фактической функции, требуемой в производственной линии.
| Параметр сравнения | Бункер шнекового питателя | винтового конвейера |
| Основное описание и ключевые параметры | Контролирует скорость подачи материала и обеспечивает стабильную непрерывную подачу | Перемещает материалы между различными точками посредством непрерывной транспортировки |
| Основные соображения | Равномерность подачи, характеристики потока материала, параметры шнека и конфигурация привода | Дальность транспортировки, производительность транспортировки, компоновка установки и характеристики материала |
| Типовое место установки | Перед технологическим оборудованием, смесительным оборудованием, упаковочными системами или системами дозирования | Между различными производственными процессами для перемещения материала |
| Конструктивные особенности | Встроенный бункер и шнековая система подачи для хранения и буферизации материала | В основном предназначен для транспортировки материала и соединён с вышестоящим и нижестоящим оборудованием |
| Типовые применения | Непрерывная подача, автоматическое дозирование и подача в оборудование | Подключение к производственной линии и транспортировка материала |
| Подходящие материалы | Порошкообразные, гранулированные и мелкокусковые материалы | Порошкообразные, гранулированные и мелкокусковые материалы |
Для получения дополнительной информации о наклонных шнековых транспортных системах см. наше руководство по Наклонный шнековый конвейер с вибрационным бункером.
Как выбрать бункер шнекового питателя или шнековый конвейер?
Выбор оборудования должен основываться на основной задаче производственной линии: стабильная подача или транспортировка материала.
| Требования к применению | Рекомендуемое оборудование | Справочник по выбору |
| Непрерывная подача материала из бункера в технологическое оборудование | Бункер шнекового питателя | Подходит для применений, требующих стабильной скорости подачи и непрерывного снабжения материалом |
| Регулировка скорости подачи в соответствии с производственными требованиями | Бункер шнекового питателя | Диаметр шнека, скорость вращения шнека и конфигурация привода могут быть отрегулированы в соответствии с характеристиками материала |
| Транспортировка материала из существующего складского оборудования в определённое место | винтового конвейера | Подходит для перемещения материала между различными производственными этапами |
| Соединение двух единиц оборудования для непрерывного перемещения материала | винтового конвейера | Выбирается в соответствии с дальностью транспортировки, производительностью и условиями установки |
| Порошковые материалы имеют нестабильный поток или проблемы с подачей | Бункер шнекового питателя | Конструкция бункера и конструкция шнека могут быть оптимизированы для повышения стабильности подачи |
| Требуется наклонная установка из-за ограниченного пространства | Выбирается в соответствии с технологическими требованиями | Конфигурация должна определяться на основе угла установки, дальности транспортировки и характеристик материала |
Различные применения требуют различных конфигураций оборудования. Выбор правильного типа оборудования помогает повысить стабильность производства и снизить такие проблемы, как засорение материала, прерывание подачи и неподходящая производительность транспортировки.

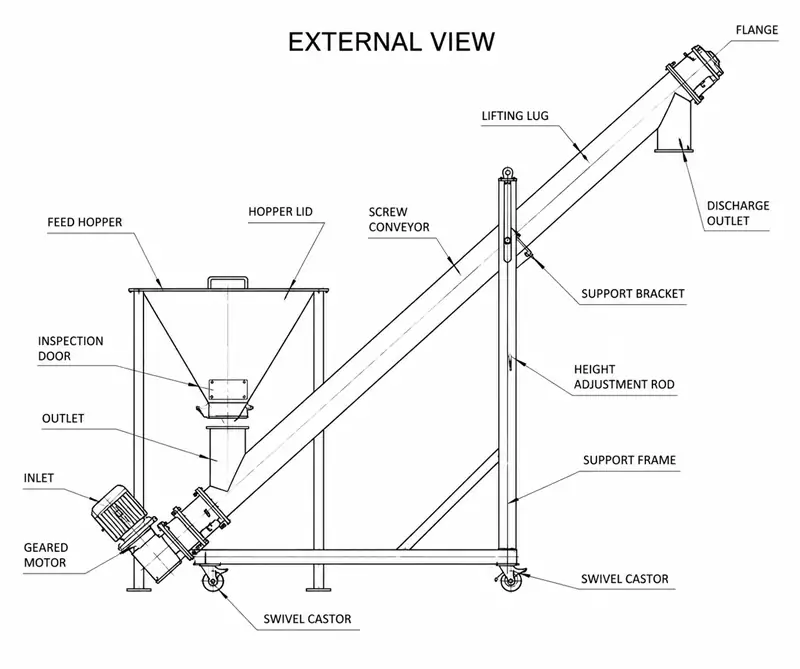

Индивидуальная настройка
Различные производственные площадки предъявляют разные требования к монтажному пространству, характеристикам материала и процессам подачи. Стандартные модели не всегда могут полностью соответствовать конкретным применениям. JiaRui может изготовить оборудование по индивидуальному заказу с учётом габаритов, спецификаций шнека, конфигурации привода и соединительных конструкций в соответствии с фактическими требованиями, чтобы обеспечить подходящее решение для шнековой подачи.
От проектирования процесса до изготовления оборудования наша команда оптимизирует конфигурацию на основе эксплуатационной информации, предоставленной заказчиком, чтобы обеспечить беспрепятственное подключение к существующим производственным линиям.
Необходимая информация
Для подтверждения подходящей конфигурации, пожалуйста, предоставьте следующую информацию:
- Материал:
- Производительность подачи:
- Способ установки:
- Габариты площадки:
- Особые требования:
JiaRui предоставляет услуги по проектированию, изготовлению и экспорту шнекового подающего оборудования. Если полные параметры недоступны, вы можете предоставить информацию о материале и фотографии площадки, и наша инженерная команда поможет подтвердить подходящую конфигурацию.
Производство JiaRui
В ЦзяЖуй, мы понимаем, что подающее оборудование — это не просто стандартный продукт. Различные материалы и условия установки требуют различных конструктивных решений и производственных соображений.
JiaRui может выполнить CAD-проектирование, обработку шнекового вала, сварочное изготовление, сборку оборудования и заводские испытания в соответствии с требованиями заказчика. Конфигурация оборудования может быть скорректирована с учётом габаритов площадки, требований к подключению и условий эксплуатации.
