원심 체질기
원심 분리식 체는 미세 입자와 조대 입자를 분리하기 위한 연속 분말 스크리닝 기계입니다. 미세 및 초미세 분말용으로 설계되었으며, 제약, 식품, 화학, 광물 및 기타 분말 처리 응용 분야에 밀폐형 저소음 스크리닝을 제공합니다.
구성: 수평형
모델: JR-WQ18-65, JR-WQ30-100, JR-WQ50-130
스크린 유형: 네트 케이지 실린더
스크린 메시: 모델에 따라 500메시 이하
재질: Q235A, SUS304, SUS316
작동: 연속 스크리닝
맞춤 제작: 스크린 메시, 기계 크기, 투입 및 배출 구성
원심 분리식 체란 무엇인가?
“원심 분리식 체”라는 용어는 스크리닝 중 회전하는 블레이드에 의해 발생하는 원심력을 의미합니다. 원통형 스크린 내부에서 회전하는 블레이드는 분말이 스크린에 부딪히며 움직이도록 유지하고 미세 입자가 메시를 통과하도록 돕습니다.
Jiarui의 JR-WQ 시리즈는 기류 보조 스크리닝 시스템을 갖춘 수평형 원심 분리식 체입니다. 기류는 스크리닝 챔버를 통해 재료를 이동시키는 데 도움을 주며, 회전하는 블레이드는 원심력을 발생시켜 스크리닝 및 분리를 지원합니다.

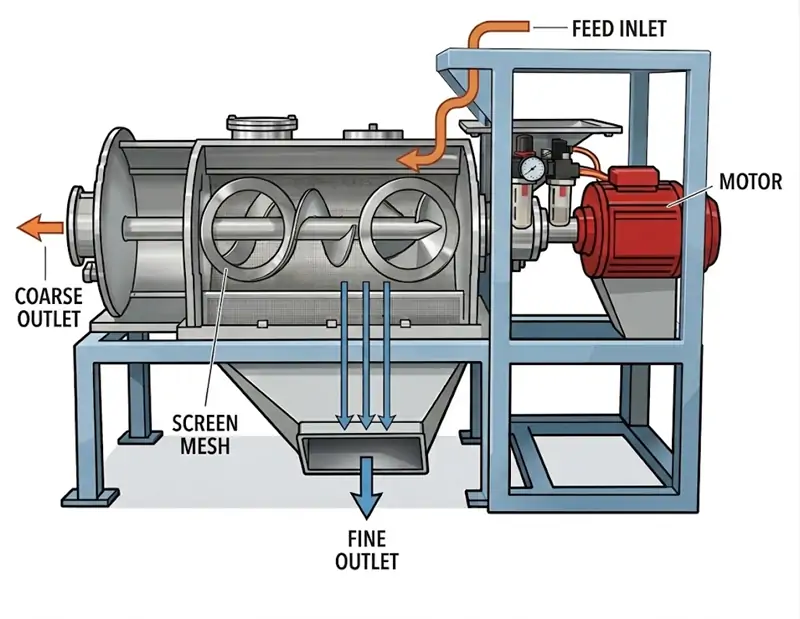

원심 분리식 체는 어떻게 작동하나요?
1단계: 재료 투입
재료는 스크류 이송 시스템을 통해 기계로 들어가 원통형 스크린으로 이동합니다. A JR 시리즈 스크루 컨베이어 체가 분말 처리 라인에 통합될 때 연속적이고 제어된 공급을 제공하는 데 사용할 수 있습니다.
2단계: 재료 스크리닝
회전하는 윈드 휠 블레이드는 원심력을 발생시키고 재료가 스크린에 부딪히며 움직이도록 유지합니다. 미세 입자는 메시를 통과하고, 조대 입자는 스크린을 따라 계속 이동합니다.
3단계: 재료 배출
미세 입자는 스크린을 통과하여 미세 물질 배출구를 통해 나갑니다. 조대 입자는 스크린 끝으로 이동하여 조대 물질 배출구를 통해 나갑니다. 밀폐형 설계는 연속 작동 중 분진을 제어하는 데 도움을 줍니다.
주요 특징
연속 스크리닝
연속 분말 스크리닝 및 생산 라인에 적합합니다.
밀폐형 작동
밀폐된 스크리닝 챔버는 작동 중 분진을 줄이는 데 도움을 줍니다.
저소음 및 저진동
컴팩트한 구조로 부드러운 작동과 낮은 진동 및 소음을 제공합니다.
미세 분말에 적합
미세 및 초미세 분말 스크리닝에 적합하며, 모델에 따라 최대 500메시까지 스크린 메시를 사용할 수 있습니다.
응집된 재료 분쇄
회전하는 스크리닝 시스템은 스크리닝 중 응집된 분말을 분산시키는 데 도움을 줍니다.
자동 스크린 세척
스크리닝 시스템은 스크린 표면에 재료가 축적되는 것을 줄이는 데 도움을 줍니다.
간편한 공정 통합
수평형 설계는 공압 이송 라인에 연결할 수 있습니다.
유연한 구성
스크린 메시, 공급 구조, 기류 시스템, 배출구 및 기타 구성 요소는 다양한 재료와 공정 레이아웃에 맞게 구성할 수 있습니다.
원심 선별기의 적용 분야
원심 분리식 체는 제약, 식품, 화학, 광물 및 기타 분말 처리 산업에서 미세 및 초미세 분말 스크리닝에 적합합니다.
제약 분말
커피 분말
Jiarui 전기기계 제조
분유
세라믹 분말
철광석 분말
규사
고무 분말
| 산업 | 대표 재료 | 스크리닝 고려 사항 |
| 제약 | 제약 원료, API, 전통 한약 분말 | 미세 입자 분류, 밀폐형 작동 및 간편한 세척은 제약 처리에 중요합니다. |
| 식품 가공 | 밀가루, 전분, 분유, 설탕, 코코아, 커피 분말, 식품 첨가물 | 체는 미세 분말 분류 및 과대 입자 또는 불순물 제거에 사용할 수 있습니다. |
| 화학 및 신소재 | 수지 분말, 안료, 코팅, 촉매, 고무 분말, 금속 분말, 세라믹 분말, 흑연 | 스크린 메시, 기류 및 공급 조건은 입자 크기, 유동성 및 재료 특성에 따라 선택할 수 있습니다. |
| 광물 및 건축 자재 | 시멘트, 석영 분말, 석고, 칼슘 분말, 알루미나, 광물 분말 | 건조 광물 및 건축 자재 분말의 연속 분류에 적합합니다. |
| 야금 | 금속 분말, 철 분말, 아연 분말 및 기타 미세 재료 | 미세 입자 스크리닝은 하류 공정 전에 필요한 입자 크기 범위를 제어하는 데 도움을 줍니다. |
| 기타 분말 처리 | 소금, 동물 사료, 제지 재료, 전자 재료 및 기타 건조 분말 | 장비 구성은 다양한 재료 특성과 공정 레이아웃에 맞게 조정할 수 있습니다. |
밀가루 스크리닝 응용 분야는 다음 가이드를 참조하십시오: 산업용 밀가루 체질기 일반적인 체 유형 및 선정 고려사항 비교를 위해.
위에 나열되지 않은 재료나 용도가 있으시면, 아래로 연락해 주십시오 Jiarui Machinery 재료 정보와 스크리닝 요구 사항을 알려주시면, 당사 엔지니어링 팀이 적합한 시프터 구성을 평가하는 데 도움을 드릴 수 있습니다.
수평형과 수직형 원심 시프터 중 선택하는 것은 생산 라인 레이아웃, 가용 바닥 면적, 공장 높이, 스크리닝 요구 사항 및 재료 특성에 따라 달라집니다. 실용적인 비교를 위해 당사의 가이드를 참조하십시오 수평 원심 분리기와 수직 원심 분리기의 차이 를 참조하십시오.
주요 구성 요소
원심 시프터의 주요 구성 요소는 공급 시스템, 원통형 스크린, 윈드 휠, 메인 샤프트 및 개별 배출구입니다.
| 주요 기능 | 기능 |
| 공급 입구 | 재료를 스크리닝 챔버로 유입시킵니다. |
| 스크류 이송 시스템 | 재료를 원통형 스크린으로 공급하고 이동시킵니다. |
| 메인 샤프트 | 회전을 윈드 휠로 전달합니다. |
| 윈드 휠 | 원심력을 발생시키고 재료가 스크린을 통과하도록 이동을 돕습니다. |
| 윈드 휠 블레이드 | 스크리닝 중에 재료가 스크린에 닿은 상태로 이동하도록 유지합니다. |
| 스크린 프레임 | 스크리닝 메시를 제자리에 고정합니다. |
| 미세 재료 배출구 | 스크린을 통과한 입자를 배출합니다. |
| 조대 재료 배출구 | 스크린을 통과하지 않은 입자를 배출합니다. |
| 분진 배출구 | 필요 시 집진 또는 기류 배출을 위한 연결부를 제공합니다. |
원심 시프터 구조
스크류 이송 시스템
관찰 포트
미세 재료 배출구
스핀들
관찰 포트
와이어 케이지

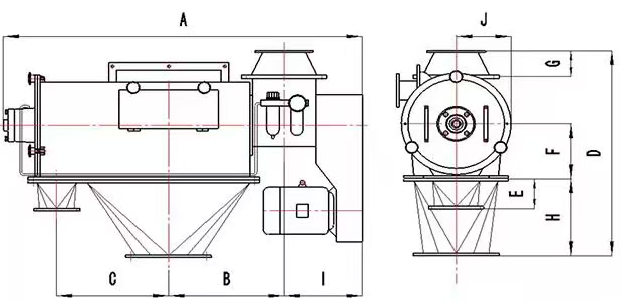

JR-WQ 시리즈 사양
JR-WQ 시리즈는 기기 크기와 스크린 메시 범위가 다른 세 가지 모델로 제공됩니다. 장비는 Q235A 탄소강 또는 SUS304 스테인리스강으로 제작할 수 있습니다.
| 모델 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | J (mm) | 재료 | 스크린 메시 |
| JR-WQ18-65 | 1430 | 460 | 420 | 1005 | 135 | 230 | 250 | 330 | 340 | 210 | Q235A / SUS304 | 500 메시 이하 |
| JR-WQ30-100 | 1845 | 655 | 766 | 1240 | 320 | 285 | 300 | 350 | 380 | 290 | Q235A / SUS304 | 500 메시 이하 |
| JR-WQ50-130 | 2230 | 870 | 790 | 1775 | 280 | 515 | 150 | 660 | 400 | 485 | Q235A / SUS304 | 500 메시 이하 |
맞춤 제작 가능
JR-WQ 시리즈는 다양한 재료, 스크리닝 요구 사항 및 공정 레이아웃에 맞게 구성할 수 있습니다. 맞춤 제작 옵션은 다음과 같습니다:
- 기기 크기
- 구조 재질: Q235A 탄소강 또는 SUS304, SUS316 스테인리스강
- 스크린 메시
- 투입 구조
- 기류 시스템
- 배출 설계
- 전압 구성
- 막힘 방지 옵션, 필요 시 초음파 시스템 포함
원료 정보, 요구 처리량, 스크린 메쉬, 설치 조건을 보내주십시오. 당사 엔지니어링 팀이 귀하의 공정에 적합한 구성을 추천해 드립니다.
Jiarui 원심 분리식 시프터를 선택해야 하는 이유
고급 기술 전문성 및 맞춤형 제작 역량
업계에서 검증된 엔지니어링: 10년 이상의 제조 경험으로 탁월한 안정성과 저소음 작동을 보장합니다.
유연한 맞춤 제작: 맞춤형 스크린 직경, 메시 크기, 데크 구성, 접촉 재료, 전압 및 공급 시스템을 사용할 수 있어 특정 공정 및 생산 요구 사항을 충족합니다.
자주 묻는 질문
예, 400메시 이하의 분말용으로 특별히 설계되었으며, 공기 흐름 안정성과 재료 특성에 따라 최대 800메시까지 처리할 수 있습니다.
