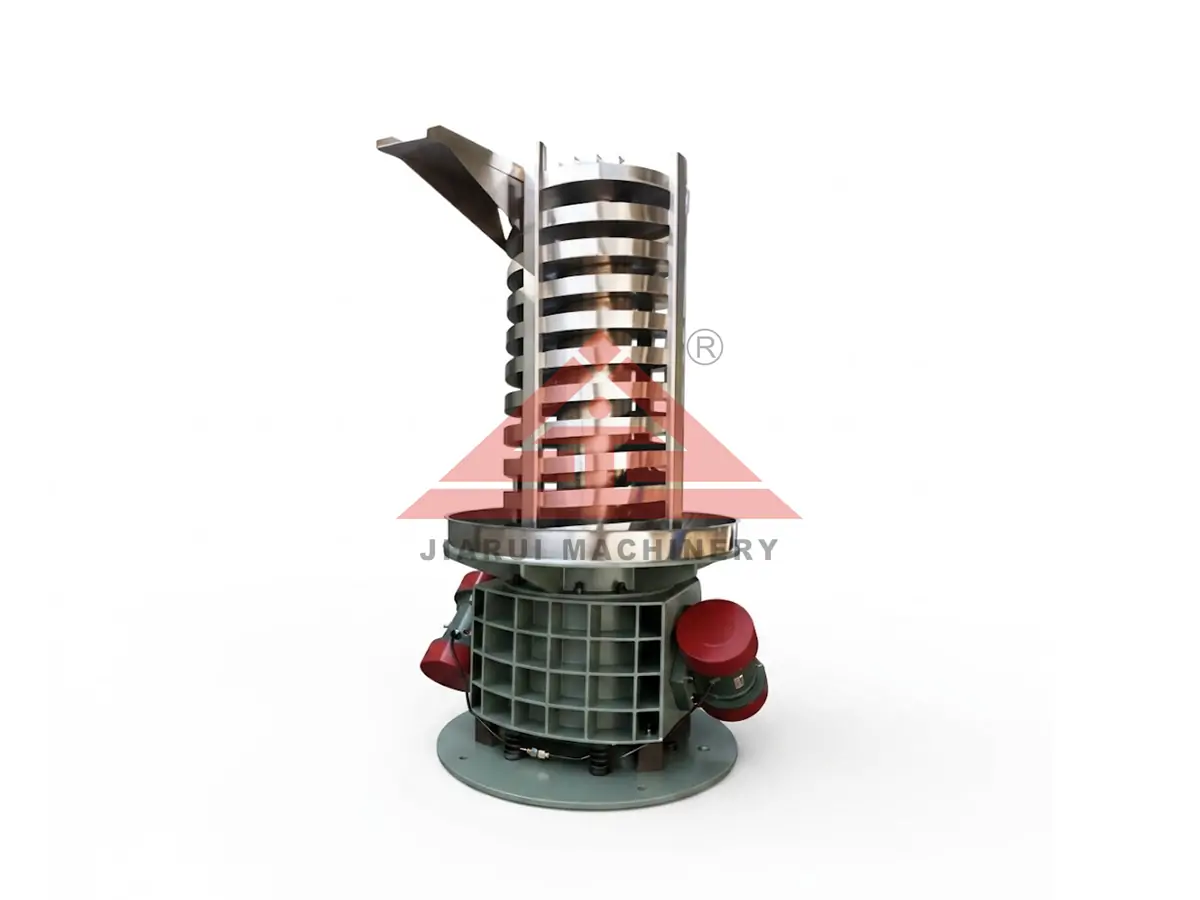

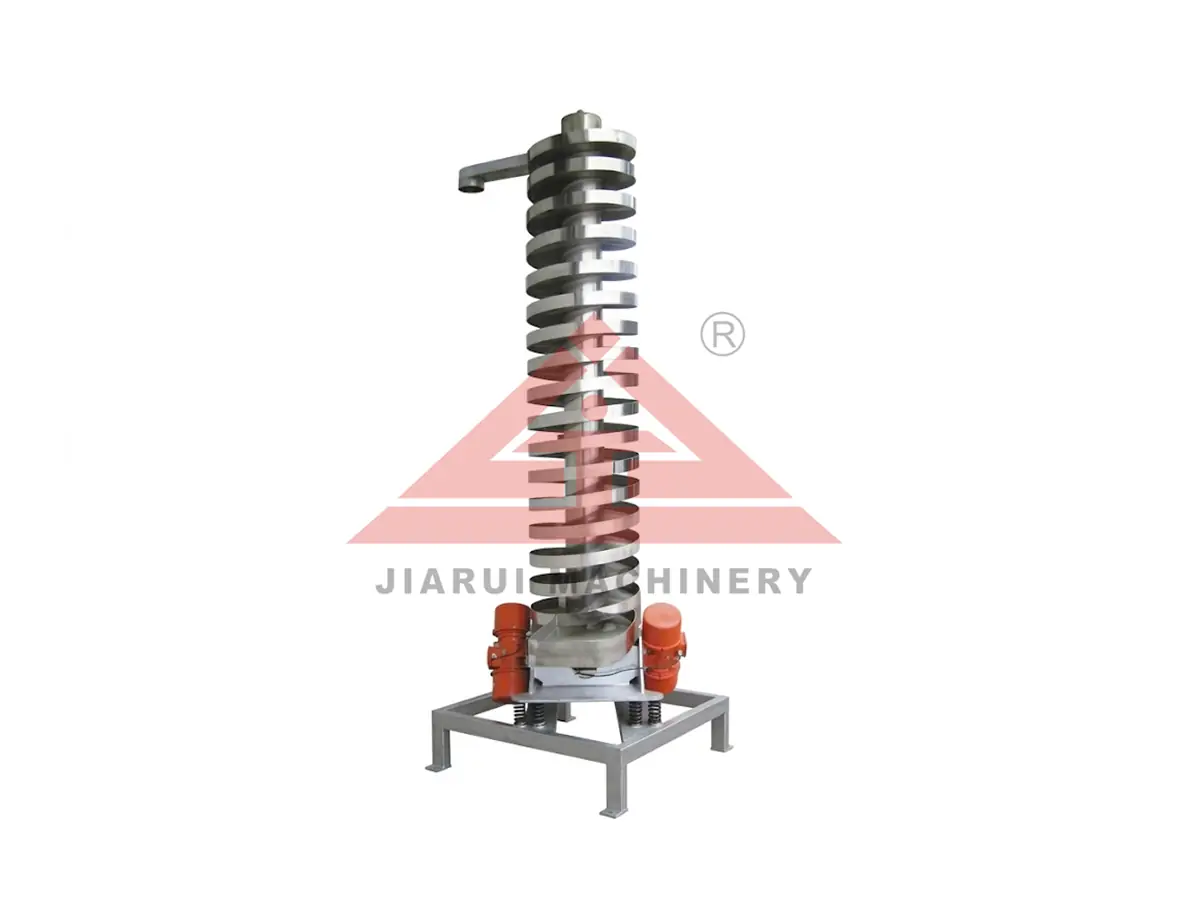

Vibrations-Spiralaufzüge
Vibrations-Spiralförderer sind hauptsächlich dafür ausgelegt, den vertikalen Materialtransport in Produktionslinien zu lösen, insbesondere für Anwendungen, bei denen der Werksraum begrenzt ist oder ein Höhenunterschied zwischen verschiedenen Prozessen besteht. Das Gerät verwendet zwei Vibrationsmotoren, um Vibrationskraft zu erzeugen, die das Material kontinuierlich entlang des spiralförmigen Förderwegs nach oben bewegt. Es ist für die Handhabung von Pulvern, Granulaten und kleinen Stückgütern geeignet.
Diese Vibrations-Spiralförderer werden häufig für den Transport von Kunststoffpellets, Lebensmittelzutaten, Chemikalien, Mineralpulvern und anderen Schüttgütern eingesetzt. Da sich Fließfähigkeit, Dichte und Einbaubedingungen des Materials je nach Anwendung unterscheiden, Jiarui können die Gerätestruktur, die Materialauswahl und die Förderhöhe entsprechend den spezifischen Betriebsanforderungen angepasst werden.
- Serienmodelle: JRCZ300–JRCZ900 Serie
- Förderleistung: ≤1–4 t/h
- Förderhöhe: ≤2–6 m
- Gesamte Motorleistung: 0,8–6 kW

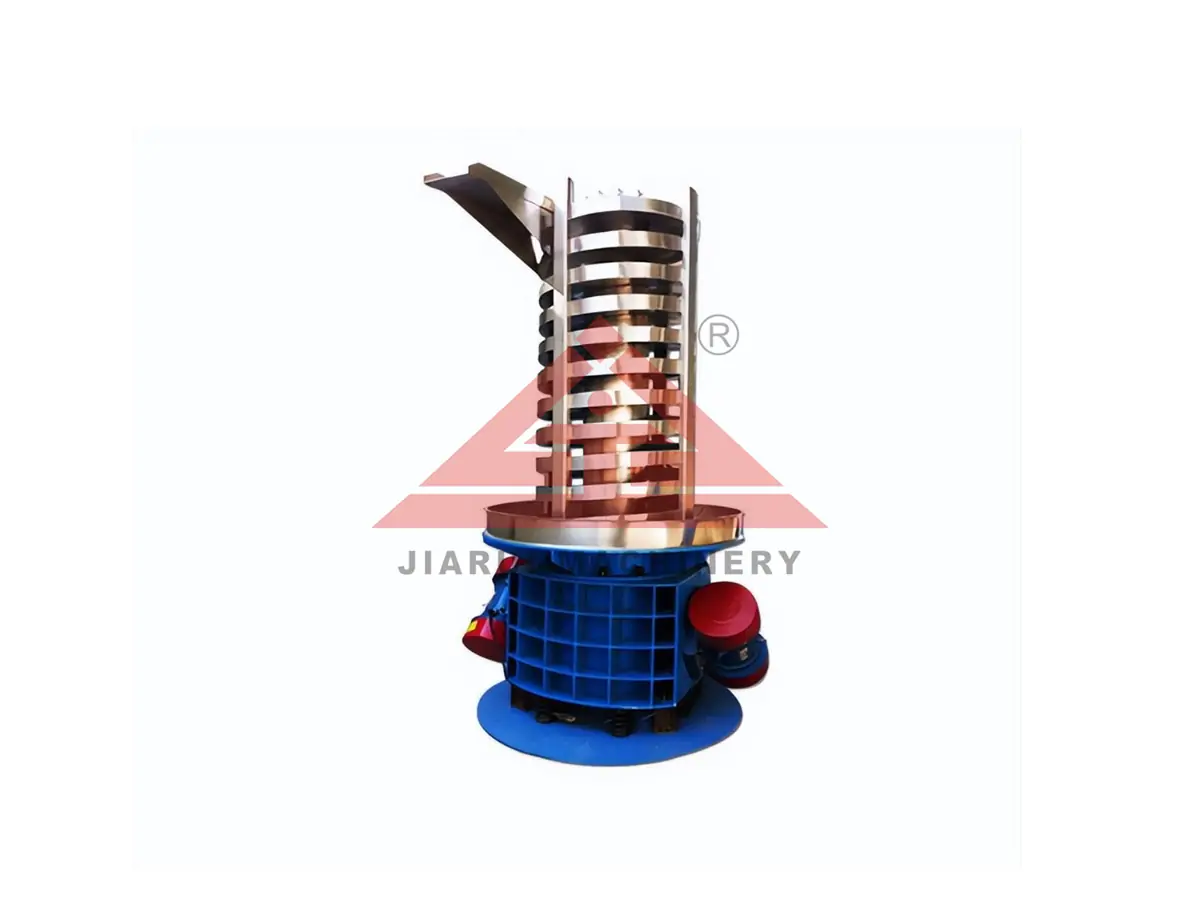

- Strukturoptionen: Offene Bauart, geschlossene Bauart
- Geeignete Materialien: Pulver, Granulate und kleine Stückgüter
- Individualisierung: Verfügbar basierend auf Materialeigenschaften, Kapazitätsanforderungen und Einbaubedingungen
Was ist ein Vibrations-Spiralförderer?
Ein Vibrations-Spiralförderer, auch bekannt als vertikaler Vibrationsförderer oder vertikaler Schwingförderer, ist eine Art Vibrationsfördergerät für den vertikalen Materialtransport. Er verwendet hauptsächlich zwei Vibrationsmotoren, um Erregerkraft zu erzeugen, wodurch die spiralförmige Förderrinne kontinuierlich in Schwingung versetzt wird. Materialien bewegen sich unter der Vibrationswirkung allmählich nach oben und vollenden den vertikalen Aufstieg von Pulvern, Granulaten und kleinen Schüttgütern.

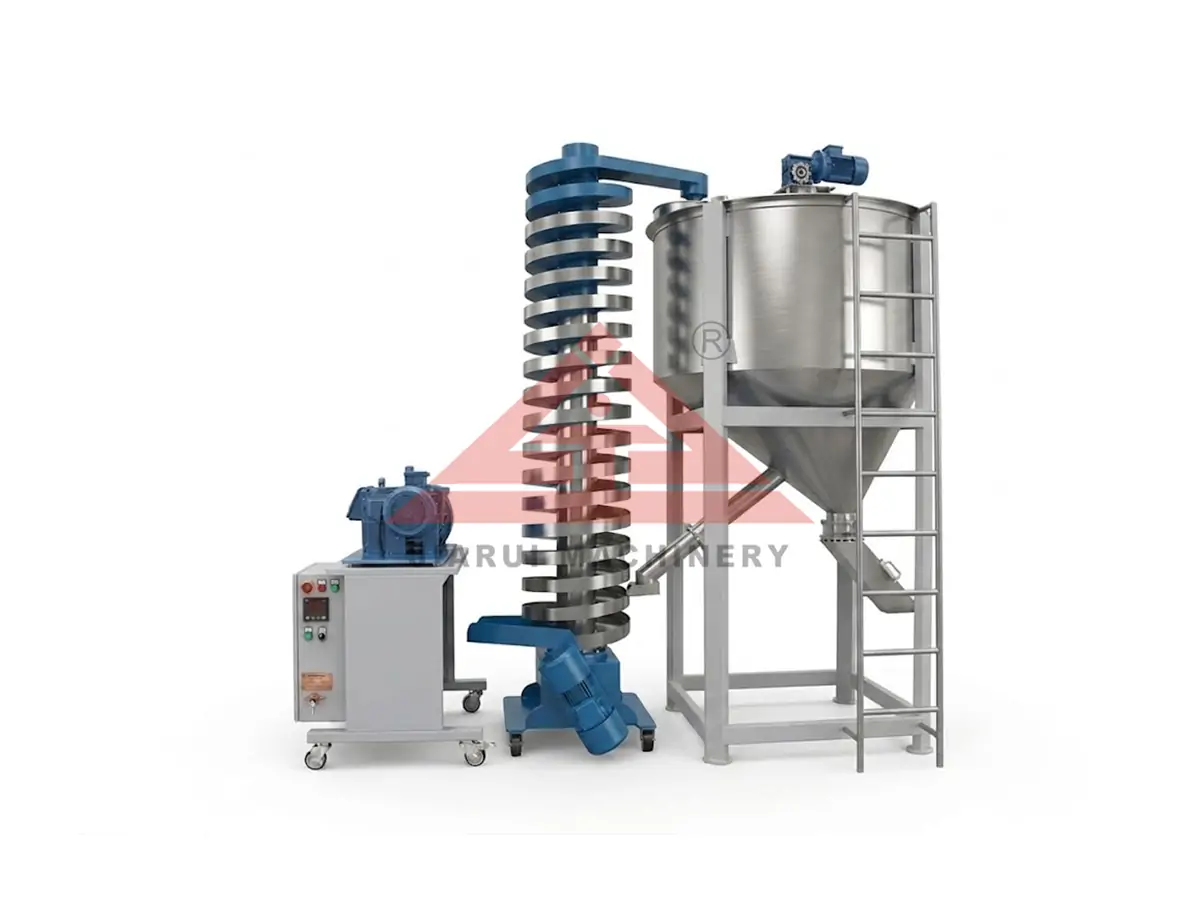

In vielen Produktionslinienkonstruktionen besteht häufig ein Höhenunterschied zwischen vor- und nachgelagerten Geräten. Die Verwendung traditioneller horizontaler Fördermethoden kann längere Förderstrecken erfordern und mehr Installationsraum beanspruchen. Ein Vibrations-Spiralförderer ist dafür ausgelegt, diese Art von vertikaler Förderanforderung zu lösen. Das Gerät kann je nach Standortbedingungen mit einer offenen oder geschlossenen Struktur konfiguriert werden, während Rinnengröße, Material und Konfiguration basierend auf den Materialeigenschaften angepasst werden können. Es wird häufig für den Transport von Kunststoffpellets, Lebensmittelmaterialien, chemischen Produkten, Mineralpulvern und anderen Schüttgütern eingesetzt.
Funktionsprinzip von Vibrations-Spiralförderern?
Vibrations-Spiralförderer stützen sich hauptsächlich auf zwei Vibrationsmotoren, um die Antriebskraft bereitzustellen. Wenn die Motoren laufen, erzeugen sie kontinuierliche Vibrationen, die die Förderrinne in Schwingung versetzen. Nach dem Eintritt in die Rinne bewegen sich Materialien unter der kombinierten Wirkung von Vibration und der spiralförmigen Förderstruktur nach oben.
Vibrationsmotoren liefern die Antriebskraft:Die beiden am oberen Ende des Geräts installierten Vibrationsmotoren arbeiten synchron, um eine stabile Erregerkraft zu erzeugen und die spiralförmige Förderrinne in kontinuierlicher Schwingung zu halten. Unter der Vibrationswirkung bewegen sich Materialien durch wiederholte Sprungbewegungen vorwärts, anstatt zwangsweise geschoben zu werden, was zu einer gleichmäßigeren Förderleistung führt.
Materialien bewegen sich entlang der spiralförmigen Rinne nach oben:Die Förderrinne verwendet ein spiralförmiges Strukturdesign. Während des Betriebs bewegen sich Materialien allmählich entlang des spiralförmigen Pfads vom unteren Einlass zum oberen Auslass nach oben. Da während des Förderns keine direkten Schubkomponenten wie Schnecken oder Ketten vorhanden sind, werden Materialverdichtung und Reibung reduziert, was das Gerät für Pulver, Granulate und kleine Stückgüter geeignet macht.
Strukturauswahl entsprechend den Betriebsbedingungen:Verschiedene Produktionslinien haben unterschiedliche Anforderungen an Fördergeräte. Für den gewöhnlichen Materialtransport kann eine offene Struktur gewählt werden, um Inspektion und Wartung zu erleichtern. Bei der Handhabung staubiger Materialien kann eine geschlossene Struktur verwendet werden, um Materialaustritt zu reduzieren. Die Gerätehöhe, Rinnengröße und Materialauswahl können ebenfalls entsprechend den Installationsbedingungen angepasst werden.
Einfach ausgedrückt verwenden Vibrations-Spiralförderer Vibrationskraft, um Materialien entlang einer spiralförmigen Rinne nach oben zu bewegen, und bieten kontinuierliche vertikale Förderung in begrenzten Installationsräumen.
Vorteile
Kompakter Installationsraum
Das Gerät verwendet ein vertikales Installationsdesign und erfordert keine langen horizontalen Förderstrecken. Es ist für Produktionslayouts mit begrenztem Werksraum oder Höhenunterschieden zwischen verschiedenen Verarbeitungsstufen geeignet.
Stabile Förderleistung
Durch die Verwendung von Vibrationskraft, um Materialien kontinuierlich entlang der spiralförmigen Rinne nach oben zu bewegen, ist der Förderprozess gleichmäßiger und besser für den kontinuierlichen Materialtransfer in Produktionslinien geeignet.
Geringe Materialbeschädigung
Materialien bewegen sich allmählich unter Vibration nach oben, anstatt durch Komponenten wie Schnecken oder Ketten gezwungen zu werden. Dies reduziert Verdichtung und Reibung während des Förderns, was das Gerät für Anwendungen geeignet macht, bei denen Materialintegrität wichtig ist.
Effektive Staubkontrolle
Für Materialien, die mehr Staub erzeugen, kann eine geschlossene Struktur gewählt werden, um Materialdispersion während des Förderns zu reduzieren und die Arbeitsumgebung zu verbessern.
Einfacher Aufbau und wartungsfreundlich
Das Gerät besteht hauptsächlich aus einer Förderrinne, Vibrationsmotoren und einem Dämpfungssystem. Ohne komplexe Übertragungskomponenten sind tägliche Inspektion und Wartung bequemer.
Zusätzliche Materialkühlfunktion
Während des Hubvorgangs werden Materialien kontinuierlich gewendet und der Luft ausgesetzt, was dazu beitragen kann, die Materialtemperatur entsprechend den spezifischen Prozessanforderungen zu senken.
Anwendungen
Vibrations-Spiralförderer werden hauptsächlich für die vertikale Förderung von Pulvern, Granulaten und kleinen stückigen Schüttgütern verwendet. Sie sind für Materialien mit relativ guter Fließfähigkeit geeignet. Entsprechend den Materialeigenschaften, der Produktionsumgebung und den Prozessanforderungen kann das Gerät in Branchen wie Kunststoff, Lebensmittelverarbeitung, chemische Produktion, Bergbau und Baustoffe eingesetzt werden.
Kunststoffpellets
Aktivkohle
Quarzsand
Düngemittelgranulat
Elektronische Materialien
Keramik
Weizen
Eisenerz

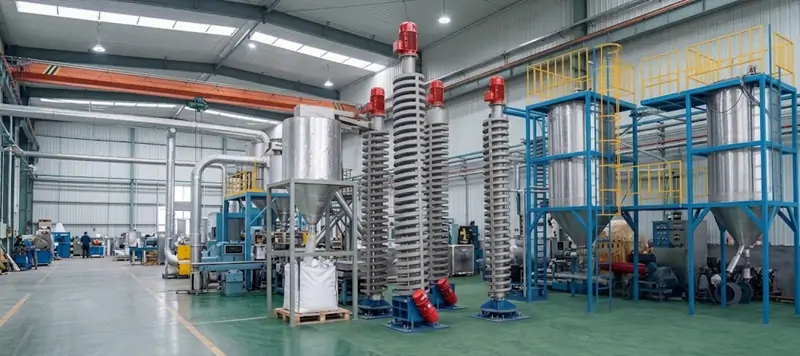

Anwendungsbranchen und Auswahlreferenz
| Branchen | Typische Anwendungen | Auswahlkriterien |
| Kunststoffindustrie | Wird für die kontinuierliche vertikale Förderung von Kunststoffpellets, Harzmaterialien und ähnlichen Materialien zwischen verschiedenen Produktionsstufen verwendet | Auf Förderleistung, Förderhöhe und Anforderungen an die Materialschädigung achten |
| Lebensmittelindustrie | Wird für die vertikale Förderung von Lebensmittelzutaten und die Verbindung zwischen Verarbeitungs-, Sieb- oder Verpackungsprozessen eingesetzt | Material des Geräts, Hygieneanforderungen und Staubschutzdesign berücksichtigen |
| Chemische Industrie | Wird für die kontinuierliche Förderung und Prozessverbindung von pulverförmigen und granularen chemischen Materialien eingesetzt | Korrosionsbeständigkeit des Materials, Dichtungsanforderungen und Betriebsumgebung berücksichtigen |
| Mineralverarbeitungs- und Baustoffindustrie | Wird für die vertikale Förderung von Schüttgütern zwischen Zerkleinerungs-, Sieb-, Lager- und anderen Produktionsprozessen eingesetzt | Auf Materialabrasivität, Förderleistung und verschleißfestes Design achten |
Auswahlkriterien
Vibrationsspiralaufzüge eignen sich besser für trockene Schüttgüter mit guter Fließfähigkeit. Für die folgenden Bedingungen sollten Materialeigenschaften und Gerätestruktur im Voraus bestätigt werden:
- Hochviskose Materialien: Materialien können an der Oberfläche der Förderrinne haften bleiben und die normale Bewegung beeinträchtigen;
- Materialien mit hohem Feuchtigkeitsgehalt: Materialien können Klumpen bilden und die kontinuierliche Förderung beeinträchtigen;
- Grobstückige Materialien: Große Partikel können die Förderstabilität beeinträchtigen und erfordern die Bestätigung einer geeigneten Partikelgröße;
- Zur Verklumpung neigende Pulver: Die Materialbedingungen sollten vor der Auswahl einer geeigneten Förderlösung bewertet werden.
Die Geräteauswahl muss in der Regel Materialtyp, Partikelgröße, Förderleistung, Hubhöhe und Installationsbedingungen berücksichtigen. Die geeignete Förderanlagen sollte gemäß den Prozessanforderungen ausgewählt werden.

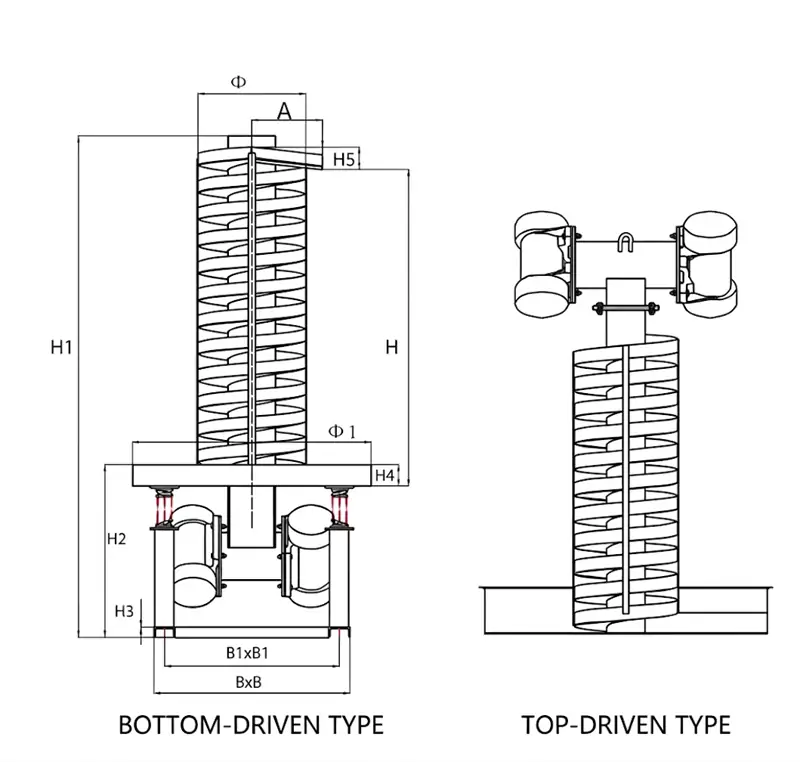

Technische Parameter der Vibrations-Spiralförderer
Die Vibrations-Spiralförderer der JRCZ-Serie werden hauptsächlich nach Spiralmulden-Durchmesser und Förderleistung klassifiziert. Verschiedene Modelle eignen sich für unterschiedliche Hubhöhen und Materialhandhabungsanforderungen. Die Vibrations-Spiralförderer-Serie umfasst die Modelle JRCZ300–JRCZ900, und die Förderleistung kann entsprechend den Materialeigenschaften und Produktionsanforderungen konfiguriert werden. Die folgenden Daten repräsentieren Standardmodelle, während die tatsächlichen Geräteabmessungen und -konfigurationen gemäß den Standortbedingungen angepasst werden können.
| Modell | Förderleistung (t/h) | Spiralmulden-Durchmesser (mm) | Förderbreite (mm) | Hubhöhe (m) | Vibrationsfrequenz (U/min) | Doppelamplitude (mm) | Motorleistung (kW) | Gewicht (kg) |
| JRCZ300 | ≤1,0 | 300 | 77 | ≤2,0 | 960 | Juni | 2×0.4 | 680 |
| JRCZ500 | ≤2,0 | 500 | 140 | ≤3,0 | 960 | Juni | 2×0.75 | 1010 |
| JRCZ550 | ≤3,0 | 550 | 152 | ≤3,5 | 960 | Juni | 2×1.5 | 1190 |
| JRCZ600 | ≤3,0 | 600 | 163 | ≤4,0 | 960 | Juni | 2×1.5 | 1310 |
| JRCZ800 | ≤4,0 | 800 | 224 | ≤4,5 | 960 | Juni | 2×2.2 | 1590 |
| JRCZ850 | ≤4,0 | 850 | 224 | ≤5,0 | 960 | Juni | 2×2.2 | 1750 |
| JRCZ900 | ≤3,5 | 900 | 185 | ≤6,0 | 960 | Juni | 2×3.0 | 2100 |
Die oben genannten Parameter basieren auf Standardkonfigurationen. Die tatsächlichen Geräte werden entsprechend den Fördermaterialien, der Verarbeitungskapazität, der Hubhöhe und den Installationsbedingungen angepasst. Die Serie JRCZ300–JRCZ900 deckt unterschiedliche Anforderungen an Hubhöhe und Förderleistung ab. Die endgültige Modellauswahl sollte gemäß den Materialeigenschaften, dem stündlichen Durchsatz und dem verfügbaren Installationsraum bestimmt werden.
Vergleich verschiedener vertikaler Fördergeräte
In der industriellen Produktion erfordern unterschiedliche Materialien und Produktionslayouts unterschiedliche Hebelösungen. Vibrations-Spiralförderer, Schneckenförderer, und Becherwerke haben unterschiedliche Förderprinzipien, Konstruktionsdesigns und Anwendungsbereiche. Die Geräteauswahl sollte auf der Grundlage von Materialeigenschaften, Förderleistung, Hubhöhe und Standortbedingungen erfolgen.
| Vergleichspunkt | Vibrations-Spiralförderer | Schneckenförderer | Becherwerkförderer |
| Hauptfördermaterialien | Pulver-, granulare und kleinstückige Materialien, wie Kunststoffgranulate, Chemiepulver und Mineralpulver | Pulvermaterialien, granulare Materialien und Schüttgüter mit guter Fließfähigkeit | Granulare und stückige Materialien, wie Getreide, Erze, Zement und Zuschlagstoffe |
| Förderprinzip | Nutzt Vibrationskraft, um Materialien kontinuierlich entlang der Spiralmulde nach oben zu bewegen | Nutzt rotierende Schneckenwendeln, um Materialien vorwärts zu schieben | Nutzt umlaufende Becher, um Materialien vertikal zu heben |
| Fördercharakteristiken | Kompakte Bauweise, erhältlich in offener oder geschlossener Ausführung, geeignet für kontinuierliche vertikale Förderung | Flexible Förderrichtung und -anordnung, geeignet für verschiedene Installationskonfigurationen | Geeignet für großvolumige kontinuierliche Förderung und höhere Förderhöhen |
| Förderleistung | Geeignet für mittlere und kleine kontinuierliche Förderanwendungen, häufig eingesetzt zur Produktionslinienverbindung | Breiter Kapazitätsbereich abhängig von Schneckendurchmesser und Drehzahl | Geeignet für kontinuierliche Förderanwendungen mit hoher Kapazität |
| Installationsanforderungen | Vertikale Bauweise mit geringem Platzbedarf, geeignet für platzbeschränkte Produktionslayouts | Installationsraum hängt von Förderrichtung und -länge ab, kann horizontal, geneigt oder vertikal sein | Erfordert ausreichende Installationshöhe und Gesamtanlagenplanung |
| Materialhandhabungseigenschaften | Materialien bewegen sich unter Vibration und können je nach Prozessanforderungen Hilfsfunktionen wie Kühlung oder Trocknung bieten | Materialien bewegen sich entlang einer festen Route, geeignet für stabile Zuführung | Geeignet für Langstreckenförderung und große Höhenunterschiede |
| Häufige Branchen | Chemische, Lebensmittel-, Pharma-, Kunststoff-, Mineralverarbeitungs- und Pulverindustrien | Chemische, Baustoff-, Getreide- und Pulververarbeitungsindustrien | Bergbau-, Getreide-, Zement-, Zuschlagstoff- und Schwerstoffindustrien |
Verschiedene Produktionslinien haben unterschiedliche Materialeigenschaften, Förderanforderungen und Installationsbedingungen. Zum Beispiel, Rohrschwingförderer können in Betracht gezogen werden, wenn geschlossene Förderung zwischen Prozessstufen erforderlich ist.
Individuelle Konstruktion
Jede Produktionslinie hat unterschiedliche Installationsbedingungen und Förderanforderungen. Standardmodelle können nicht alle Betriebssituationen vollständig abdecken. Schwingwendelförderer können entsprechend Materialeigenschaften, Förderhöhe und Produktionslayout angepasst werden, um vorgelagerte und nachgelagerte Prozesse besser zu verbinden und einen stabilen Betrieb zu gewährleisten.
Wir können die Gerätehöhe, das Strukturdesign, die Materialauswahl und die Einlass-/Auslasskonfiguration gemäß den Kundenanforderungen anpassen. Diese Anpassungen helfen, Probleme wie begrenzten Installationsraum, Geräteverbindung, Staubkontrolle und spezielle Materialförderanforderungen zu lösen. Das Gerät kann auch mit Sieb-, Förder- und Zuführsystemen integriert werden, einschließlich Schneckenaufgeber mit Trichter, um verschiedene Stufen einer Produktionslinie zu verbinden. Zur Auswahl eines geeigneten Modells geben Sie bitte an:
- Materialinformationen
- Materialeigenschaften
- Erforderliche Förderkapazität
- Förderhöhe
- Installationslayout
- Besondere Anforderungen
Wenn Sie ein neues Fördersystem planen oder eine bestehende Produktionslinie modifizieren, geben Sie bitte die oben genannten Betriebsinformationen an. Das Jiarui-Ingenieurteam wird die Anwendungsbedingungen bewerten und eine geeignete Gerätekonfiguration und Strukturdesign empfehlen.
Jiarui Manufacturing
Jiarui ist ein Schwinggerätehersteller mit Sitz in Xinxiang, China, spezialisiert auf die Entwicklung und Herstellung von Schwing-Sieb-, Förder- und Filtrationsequipment. Für Schwingwendelförderer konzentrieren wir uns nicht nur auf die Gerätestruktur, sondern auch auf die richtige Abstimmung von Materialeigenschaften, Förderanforderungen und Fertigungsdetails. Mit Fokus auf Fertigungsqualität arbeitet Jiarui unter einem ISO 9001 zertifizierten Qualitätsmanagementsystem, um konsistente Produktionsstandards und zuverlässige Geräteleistung zu gewährleisten.
Von der Rohmaterialverarbeitung und Strukturschweißung bis zur Gerätemontage und Werksprüfung folgt jede Produktionsstufe entsprechenden Qualitätskontrollverfahren. Je nach unterschiedlichen Materialeigenschaften und Arbeitsumgebungen kann Jiarui geeignete Materialoptionen und Strukturkonfigurationen bereitstellen, um Geräte besser an Kundenproduktionsbedingungen anzupassen.
