Rütteltisch
Vibrationstische, auch bekannt als Verdichtungstische, werden hauptsächlich zum Verdichten von Materialien eingesetzt. Sie können Luft und Hohlräume innerhalb der Materialien reduzieren. Angetrieben durch Vibrationsmechanismen führen diese Plattformen dreidimensionale Schwingungen in horizontaler, vertikaler und longitudinaler Richtung aus. Während des Einsatzes kann der Verdichtungseffekt der Materialien durch Anpassung der Erregerkraft der Vibrationsmotoren erreicht werden. Je nach Anforderungen des Anwenders gibt es Betonvibrationstische, Zementprodukt-Vibrationstische, dreidimensionale Vibrationstische usw., und die Tischoberfläche kann kundenspezifisch gefertigt werden.
Unterschiedliche Werkstückgewichte, Tischgrößen und Produktionsmethoden erfordern unterschiedliche Vibrationskräfte und Strukturkonfigurationen. Jiarui Das Engineering-Team kann die Tischgröße, die Vibrationssystemkonfiguration und die Installationslösung entsprechend den tatsächlichen Betriebsbedingungen anpassen, um sicherzustellen, dass das Gerät besser auf den Produktionsprozess abgestimmt ist.
- Modelle: ZP-4 / ZP-6 / ZP-8 / ZP-10 / ZP-12 Serie
- Tischgröße: 400 mm × 400 mm- 2000 mm × 2000 mm
- Außenform: Quadratisch, rechteckig oder andere Formen
- Erregerkraft: 20–80 kN
- Leistungsbereich: 1,6–7,5 kW
- Anwendungsbranchen: Gießerei, Betonprodukte, Pulvermaterialien, feuerfeste Materialien
- Individualisierung: Unterstützt kundenspezifische Tischgröße, Vibrationsparameter und Strukturdesign
Was ist ein Rütteltisch?
Ein Rütteltisch, auch bekannt als Vibrationsverdichtungstisch oder Vibrationsplattform, wird hauptsächlich zum Verdichten von Materialien und Formen verwendet. Durch kontrollierte Vibration setzen sich lose Materialien allmählich ab, wodurch innere Lufteinschlüsse reduziert und die Fülldichte verbessert wird. Er wird häufig in Gießereisandkästen, Betonprodukten, Pulververpackung und der Herstellung feuerfester Materialien eingesetzt.
Sandkästen, Formen und Fertigteile haben in der Regel unterschiedliche Gewichte und Abmessungen, die unterschiedliche Vibrationskräfte, Tischgrößen und Tragfähigkeiten erfordern. Die ZP-Serie verwendet eine Mehrpunkt-Erregerstruktur mit 4–12 Vibrationspunkten. Die maximale Erregerkraft kann 80 kN erreichen, und die Gerätekonfiguration kann entsprechend dem Werkstückgewicht, der Formgröße und den Produktionsanforderungen ausgewählt werden.

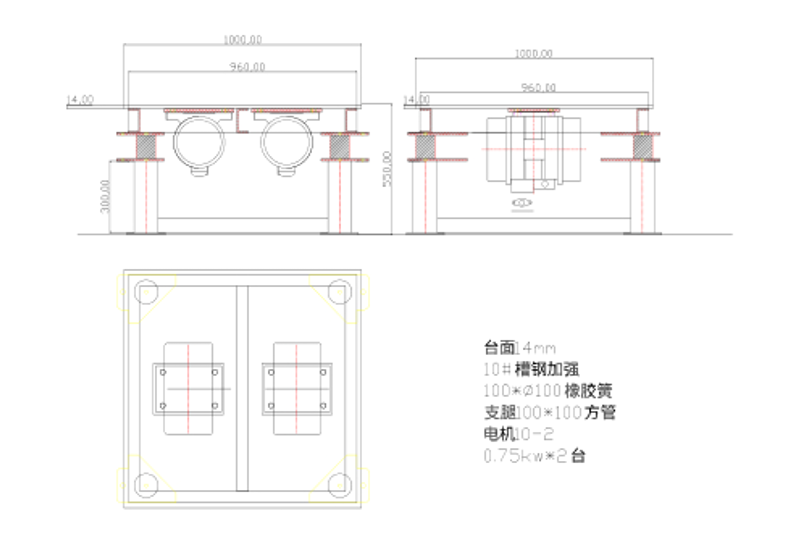

Funktionsprinzip
Das Gerät funktioniert, indem Vibrationsmotoren eine Erregerkraft erzeugen, die die Tischoberfläche zu stabiler Vibration veranlasst und die Materialien, Formen oder Sandkästen zur gemeinsamen Bewegung antreibt. Während der Vibration setzen sich lose Materialien allmählich ab, Partikel ordnen sich neu an und innere Hohlräume werden reduziert, wodurch bessere Verdichtungsergebnisse erzielt werden.
Materialien werden auf die Vibrationsplattformoberfläche gelegt
Während des Betriebs werden Sandkästen, Formen oder Behälter mit Materialien auf den Arbeitstisch gelegt. Das Gerät erfordert geeignete Tischabmessungen entsprechend der Werkstückgröße und dem Gewicht, um eine stabile Kraftverteilung während der Vibration zu gewährleisten.
Vibrationsmotoren treiben den Tischbetrieb an
Nach dem Start des Geräts erzeugen die Vibrationsmotoren eine Erregerkraft und übertragen diese über die Verbindungsstruktur auf die Tischoberfläche, wodurch Materialien oder Formen mit dem Tisch in einer regelmäßigen Bewegung schwingen.
Materialien werden während der Vibration allmählich verdichtet
Bei fortgesetzter Vibration passen Partikel in losen Materialien kontinuierlich ihre Positionen an. Kleinere Partikel füllen die Lücken zwischen größeren Partikeln, während innere Luft allmählich entfernt wird, sodass Materialien wie Gießereisand, Beton und Pulvermaterialien eine bessere Verdichtung erreichen.
Verdichtete Materialien gelangen in den nächsten Produktionsprozess
Nach Erreichen des erforderlichen Prozessstandards bewegt sich das Werkstück oder Material zur nächsten Produktionsstufe. Die ZP-Serie kann entsprechend den Anforderungen des Standortlayouts gestaltet und mit Fördergeräten integriert werden, um eine kontinuierliche Produktion zu unterstützen.
Die Geräteleistung hängt nicht nur von der Vibrationskraft ab, sondern auch von den Materialeigenschaften, dem Werkstückgewicht und der Gerätekonfiguration. Eine ordnungsgemäße Abstimmung der Vibrationsparameter ist für einen stabilen Langzeitbetrieb unerlässlich.
Vorteile
Der ZP-Serien-Rütteltisch konzentriert sich bei der Konstruktion auf Tragfähigkeit, Vibrationsstabilität und tatsächliche Anwendungsanforderungen. Er eignet sich für Werkstücke unterschiedlicher Größe und verschiedene Produktionsumgebungen.
Hochbelastbare Strukturkonstruktion
Die verstärkte Stahl-Tischstruktur kann Vibrationslasten von Sandkästen, Formen, Betonfertigteilen und anderen Werkstücken mit unterschiedlichen Gewichten standhalten und erfüllt die Verdichtungsanforderungen großer und schwerer Komponenten.
Mehrpunkt-Erregung für gleichmäßigere Vibration
Mehrere Erregungspunkte werden entsprechend der Tischgröße konfiguriert, sodass die Vibrationskraft gleichmäßig über die Plattform übertragen werden kann. Dies hilft, unzureichend vibrierte Bereiche zu reduzieren, die bei großformatigen Tischen auftreten können.
Flexible Anpassung der Vibrationsparameter
Die Erregerkraft, die Vibrationsamplitude und die Betriebsparameter können entsprechend den Materialeigenschaften, dem Werkstückgewicht und den Verdichtungsanforderungen angepasst werden, wodurch die Gesamtverdichtungsleistung verbessert wird.
Geeignet für mehrere Verdichtungsanwendungen
Es eignet sich für Gießereisandkästen, Betonfertigteile, Pulververpackung, feuerfeste Materialien und andere Produktionsprozesse und erfüllt unterschiedliche Materialverdichtungsanforderungen.
Integrationsfähigkeit in Produktionslinien
Das Gerät kann entsprechend dem Standortlayout durch Anpassung der Tischhöhe, der Installationsmethode und der Verbindungsstruktur kundenspezifisch angepasst werden. Es kann auch mit Fördergeräten und automatisierten Produktionslinien integriert werden.
Engineering-basiertes kundenspezifisches Design
Entsprechend den Werkstückabmessungen, den Lastanforderungen und den Betriebsbedingungen bietet Jiarui kundenspezifische Designs für Tischgröße, Erregungskonfiguration und Strukturform, um sicherzustellen, dass das Gerät zur tatsächlichen Anwendung passt.
Anwendungen
Dieses Gerät wird hauptsächlich zur Lösung von Problemen wie losem Material und unzureichender Füllung eingesetzt. Der ZP-Serien-Vibrationsverdichtungstisch eignet sich für Anwendungen mit Gießereisand, Beton, Pulvermaterialien, feuerfesten Materialien und anderen Materialien. Die Vibrationsleistung kann entsprechend den Materialeigenschaften und Prozessanforderungen angepasst werden.
Welche Materialien sind für einen Rütteltisch geeignet?
| Geeignete Materialien | Häufige Branchen | Vibrationsfunktion |
| Gießereisand, Harzsand | Gießereiindustrie | Hilft, dass Sand Formhohlräume füllt, und verbessert die Sandverdichtung |
| Betonfertigteile | Baustoffindustrie | Entfernt innere Luftblasen und verbessert die Betondichte |
| Zementpulver, Mineralpulver | Pulververarbeitungsindustrie | Ermöglicht pulverförmigen Materialien, sich natürlich abzusetzen, verbessert die Fülleffizienz und reduziert Verpackungslücken |
| Feuerfeste Materialien | Feuerfestindustrie | Hilft, Materialien zu verdichten und die Stabilität nach dem Formen zu verbessern |
| Quarzsand | Glas- und Gießereiindustrie | Verbessert die Partikelanordnung und das Füllverhalten |
| Chemische Pulver | Chemische Industrie | Wird beim Abfüllen in Säcke und Behälter eingesetzt, um die Behälterauslastung zu verbessern |
| Kunststoffpellets | Kunststoffindustrie | Fördert die Partikelabsetzung und verbessert die Verpackungsdichte |
| Mineralsand, Mineralpulver | Metallurgische Industrie | Verbessert die Schüttgutlagerungsbedingungen und die Stabilität |
Bedingungen, die vor der Verwendung eines Vibrationstisches bestätigt werden müssen
Dieses Gerät ist für Materialien geeignet, die aufgrund innerer Hohlräume eine Absetzung und Verdichtung erfordern. Jedoch sind nicht alle Materialien für eine Vibrationsbehandlung geeignet. Bei der Geräteauswahl sollten die Materialbedingungen und Produktionsanforderungen im Voraus bestätigt werden.
- Feuchte Materialien mit hohem Feuchtigkeitsgehalt und starker Haftung können nach der Vibration verkleben oder agglomerieren.
- Materialien, die eine kontinuierliche Förderung erfordern, sollten Vibrationsfördergeräte oder Schneckenförderer in Betracht ziehen.
- Präzisionsprodukte, die vibrationsempfindlich sind und beschädigt werden können, sollten nicht direkt auf diesem Gerät verarbeitet werden.
- Produktionsprozesse, die Zerkleinerung, Siebung oder Mischung erfordern, können nicht durch einen Vibrationstisch ersetzt werden.
Die Vibrationswirkung steht in engem Zusammenhang mit den Materialeigenschaften, dem Werkstückgewicht, der Tischgröße und den Vibrationsparametern. Die Gerätekonfiguration sollte auf die tatsächlichen Produktionsbedingungen abgestimmt werden, um unzureichende Vibrationskraft oder instabilen Betrieb zu vermeiden.
Wann ist ein Vibrationstisch erforderlich?
Während der Produktion, wenn Materialien oder Werkstücke Probleme wie unzureichende Füllung, übermäßige innere Hohlräume oder geringe Verdichtungsdichte aufweisen, kann ein Vibrationstisch als unterstützende Verdichtungslösung eingesetzt werden. Durch stabile Vibration ordnen sich die Materialpartikel neu an, um das Füllverhalten und die Formkonsistenz zu verbessern.
Häufige Anwendungssituationen sind:
- Gießereisandkästen erfordern nach dem Füllen eine höhere Sandverdichtung, um die Formdichtheit zu verbessern.
- Betonfertigteile enthalten übermäßige innere Luftblasen und erfordern eine verbesserte Betondichte.
- Pulver- oder Granulatmaterialien weisen nach der Verpackung große Hohlräume auf und erfordern eine höhere Fülldichte.
- Große Formen oder Werkstücke erfordern eine stabilere mechanische Verdichtungsmethode anstelle manueller Vibration.
- Produktionsprozesse erfordern eine höhere Produktkonsistenz und reduzierte Unterschiede durch manuelle Bedienung.
Der Hauptzweck eines Vibrationstisches besteht darin, das Problem zu lösen, wie lose Materialien gleichmäßiger und effektiver verdichtet werden können. Wenn die Produktionsanforderung kontinuierliche Förderung, Sieben, oder Mischung umfasst, sollte stattdessen das entsprechende Gerät ausgewählt werden.
Technische Parameter
Der Vibrationstisch der ZP-Serie bietet mehrere Spezifikationen für unterschiedliche Anwendungsanforderungen. Der Tischgrößenbereich umfasst 400×400 mm bis 2000×2000 mm, mit einer Erregerkraft von 20–80 kN. Verschiedene Modelle sind mit unterschiedlichen Anzahlen von Erregerpunkten, Leistungskonfigurationen und Strukturabmessungen ausgelegt und eignen sich für die Verdichtungsanforderungen von Sandkästen, Formen, Fertigteilen und Pulvermaterialien mit unterschiedlichen Gewichtsklassen. Die folgenden Parameter dienen nur als Referenz; die tatsächliche Produktion und Verarbeitung ist maßgebend.
| Modell | Oberflächengröße (mm) | Erregerkraft (kN) | Leistung (kW) | Kapazität (kg) |
| ZDP-500×500 | 500×500 | — | 2×0.25 | 300 (Eigengewicht) |
| Zweidimensionale Vibrationsplattform | 500×500 | 6 (Gesamt) | 0.25 | 500 |
| Zweidimensionale Vibrationsplattform | 800×800 | 10 (Gesamt) | 0.37 | 700 |
| ZP-4 | 800×800 | 20 | 1.6 | 450 (Gewicht) |
| Zweidimensionale Vibrationsplattform | 1000×1000 | 10 (Gesamt) | 0.37 | 700 |
| ZP-6-Ⅰ | 1000×1000 | 30 | 2.4 | 600 (Gewicht) |
| Zweidimensionale Vibrationsplattform | 1200×1200 | 20 (Gesamt) | 0.75 | 1500 |
| ZP-6-Ⅱ | 1200×1200 | 30 | 2.4 | 860 (Gewicht) |
| Zweidimensionale Vibrationsplattform | 1500×1500 | 40 (Gesamt) | 0.75 | 3000 |
| ZP-8-Ⅰ | 1600×1200 | 40 | 3.2 | 1000 (Gewicht) |
| ZP-8-Ⅱ | 1600×1400 | 40 | 3.2 | 1250 (Gewicht) |
| Zweidimensionale Vibrationsplattform | 1600×2000 | 40 (Gesamt) | 0.75 | 3000 |
| ZP-10-Ⅰ | 2000×1600 | 50 | 4.0 | 1600 (Gewicht) |
| ZP-10-Ⅱ | 2000×1800 | 60 | 6.0 | 2000 (Gewicht) |
| Zweidimensionale Vibrationsplattform | 2000×2000 | 60 (Gesamt) | 1.1 | 4500 |
Vibrationsparameter:
| Parameter | Bereich |
| Vibrationsfrequenz | 20–80 Hz |
| Vibrationsbeschleunigung | 1–2 g |
| Amplitude | 0,5–2 mm |
Jiarui kann den Rütteltisch entsprechend den Werkstückabmessungen, den Lastanforderungen und den Bedingungen der Produktionslinie des Kunden anpassen. Für große Sandkästen, komplexe Hohlraumgussstücke oder Anwendungen in kontinuierlichen Produktionslinien können wir eine Verdichtungstischlösung bereitstellen, die den spezifischen Betriebsbedingungen entspricht.
Leitfaden zur Auswahl von Rütteltischen
Es gibt kein festes Rütteltischmodell, das direkt für jede Anwendung geeignet ist. Die Geräteauswahl hängt hauptsächlich vom Werkstückgewicht, der Tischgröße und den Verdichtungsanforderungen ab. Bei der Konfiguration von Geräten bestätigen unsere Ingenieure in der Regel zuerst die tatsächliche Last und die Betriebsmethode, um unzureichende Rüttelkraft oder unnötige Überdimensionierung zu vermeiden.
Zuerst das Werkstückgewicht bestätigen
Bei der Auswahl eines Vibrationstisches sollte die gesamte Arbeitslast berücksichtigt werden, einschließlich des Gewichts von Sandkasten, Form, Werkstück und Material. Eine höhere Last erfordert eine stärkere Plattformstruktur und eine größere Erregerkraft, daher sollte die Vibrationskonfiguration entsprechend abgestimmt werden.
Dann die erforderliche Tischgröße bestimmen
Die Tischgröße sollte nicht nur die Anforderungen an die Werkstückplatzierung erfüllen, sondern auch sicherstellen, dass die Rüttelkraft gleichmäßig übertragen werden kann. Für große Sandkästen, Formen oder Fertigbetonprodukte sind in der Regel eine größere Arbeitsfläche und mehr Erregungspunkte erforderlich, um unzureichende Vibration in lokalen Bereichen zu vermeiden.
Abschließend die Installationsmethode bestätigen
Für den eigenständigen Betrieb sind die Hauptüberlegungen die Tragfähigkeit und der Bedienkomfort. Wenn der Rütteltisch in eine automatisierte Produktionslinie integriert werden muss, sollten auch die Gerätehöhe, die Positionierungsmethode und die Verbindung mit vor- und nachgelagerten Geräten berücksichtigt werden.
Der Schlüssel zur Auswahl eines Rütteltisches liegt nicht darin, das größte Modell zu wählen, sondern sicherzustellen, dass die Geräteparameter den tatsächlichen Betriebsbedingungen entsprechen. Wenn die Anwendungsbedingungen speziell sind, können Kunden Werkstückabmessungen, Gewicht und Produktionsanforderungen bereitstellen. Das Ingenieurteam von Jiarui kann helfen, eine geeignete Konfiguration auf der Grundlage praktischer Erfahrung zu bestätigen.
Individualisierung
Verschiedene Fabriken haben unterschiedliche Werkstückgrößen, Gewichte und Produktionsprozesse. Standardmodelle können nicht jede Anwendungsanforderung vollständig erfüllen. Die Anpassung von Rütteltischen bedeutet nicht einfach, die Geräteabmessungen zu ändern; es erfordert eine umfassende Berücksichtigung von Lastbedingungen, Verdichtungsanforderungen und Installationsumgebung, um die Tischstruktur, das Erregersystem und die Verbindungsmethode ordnungsgemäß zu gestalten.
Basierend auf jahrelanger Erfahrung im Design von Vibrationsgeräten bestätigen wir in der Regel zuerst Werkstückgewicht, Abmessungen und Betriebsmethoden und stimmen dann die geeignete Struktur und Parameter entsprechend den Standortbedingungen ab. Wenn Sie sich über das richtige Modell nicht sicher sind, ermöglicht die Bereitstellung der folgenden grundlegenden Informationen unserem Ingenieurteam, die Gerätekonfiguration zu bestätigen.
Erforderliche Informationen:
- Name des Werkstücks oder Materials
- Maximales Gewicht
- Gesamtabmessungen
- Anwendungsanforderungen
Nach Erhalt der oben genannten Informationen werden wir das Werkstückgewicht, die Größe und die Betriebsanforderungen bewerten, um die geeignete Rütteltischstruktur und Konfigurationslösung zu bestätigen.
Jiarui Manufacturing
Ein Rütteltisch ist nicht einfach eine Maschine aus Stahlkonstruktion. Während des Langzeitbetriebs widersteht er kontinuierlich Vibrationslasten, und Faktoren wie Tischfestigkeit, Schweißqualität und Installation des Erregersystems beeinflussen direkt die Gerätestabilität und die Lebensdauer. Während der Fertigung konzentrieren wir uns auf diese Details, die die Langzeitleistung beeinflussen, von der Strukturverarbeitung und Komponentenmontage bis hin zur Komplettmaschinenprüfung, um einen stabilen Betrieb nach der Lieferung sicherzustellen.
Mit jahrelanger Erfahrung in der Herstellung von Vibrationsgeräten konzentriert sich Jiarui auf die Langzeitleistung und Zuverlässigkeit von Geräten in realen Produktionsumgebungen und nicht nur auf die Erfüllung grundlegender technischer Spezifikationen. Unsere Rütteltische und andere Vibrationsgeräte werden an globale Kunden über professionelle B2B-Plattformen wie Made-in-China.com, geliefert, wo Kunden mehr über unsere Fertigungsfähigkeiten, Produktpalette und maßgeschneiderte Servicelösungen erfahren können.
