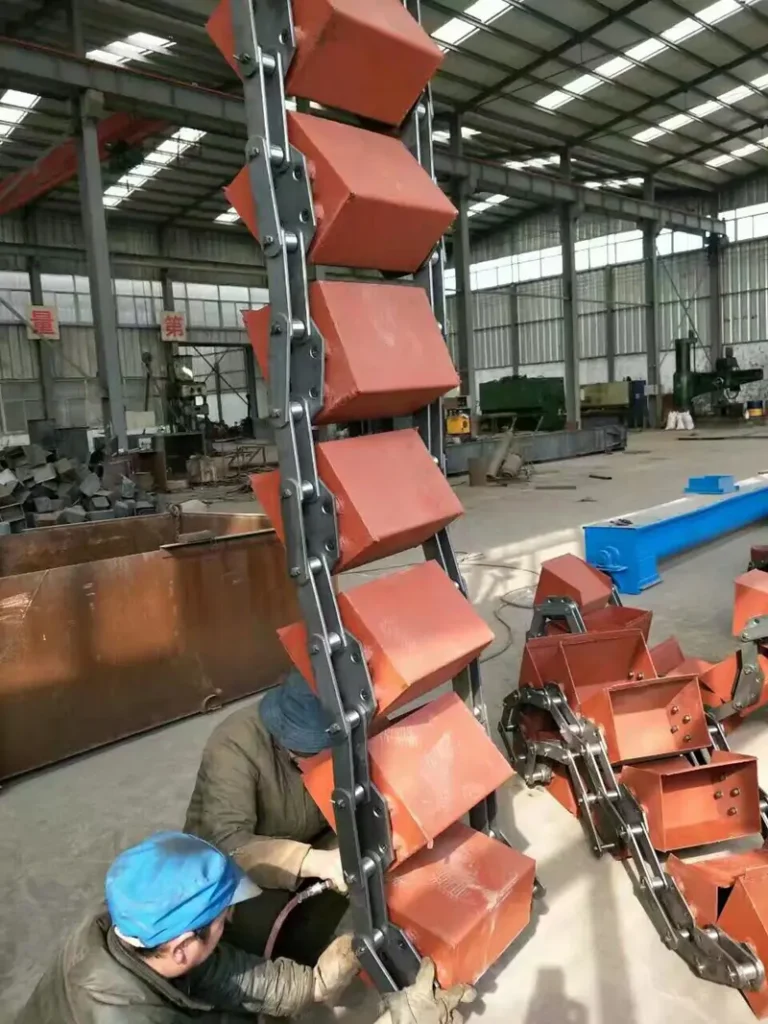

Kepçeli Elevatör Konveyörü
Kovalı Elevatör Konveyörü, toz, granül ve küçük dökme malzemelerin kaldırılması için tasarlanmış bir tür sürekli dikey taşıma ekipmanıdır. Kayış veya zincir tahrikli kovalar kullanan ekipman, malzemeleri sürekli olarak alt konumdan üst konuma istikrarlı bir çalışma ile aktarır.
Ekipman, kompakt bir ayak izine sahip kapalı bir yapı benimser ve bu da onu gerektiren üretim süreçleri için uygun hale getirir dikey malzeme transferi. Jiarui mühendislik ekibi, malzeme özelliklerine, taşıma kapasitesine, kaldırma yüksekliğine ve saha kurulum koşullarına göre uygun kova tiplerini, tahrik sistemlerini ve ekipman konfigürasyonlarını özelleştirebilir.
- Kaldırma Yöntemi: Sürekli dikey taşıma
- Taşıma Kapasitesi: Malzeme ve çalışma koşullarına göre özelleştirilmiş
- Kaldırma Yüksekliği: Birkaç metreden onlarca metreye kadar
- Uygun Malzemeler: Toz, granül ve küçük dökme malzemeler
- Yapı Tipleri: Kayış tipi, zincir tipi ve plaka zincir tipi
- Özelleştirme Hizmeti: Özelleştirilmiş boyutları, malzemeleri ve yapısal çözümleri destekler
Kovalı Elevatör Konveyörü Nedir?
Kovalı Elevatör Konveyörü, aynı zamanda Kovalı Elevatör veya Kovalı Elevatör Makinesi olarak da bilinen, dökme malzemelerin kaldırılması için kullanılan bir dikey taşıma ekipmanıdır. Ekipman, malzemeleri alt konumdan üst konuma aktarmak ve ardından bir sonraki üretim sürecine iletmek için sürekli dolaşan kovalar kullanır. Esas olarak kovalar, kayış veya zincir sistemi, tahrik cihazı, gerdirme cihazı ve kapalı muhafazadan oluşur. Basit bir yapıya ve sürekli kaldırma çalışmasına sahip olan bu ekipman, genellikle dikey malzeme transferi gerektiren üretim hatlarında, depolama, işleme ve paketleme bölümleri arasındaki farklı yükseklikleri birbirine bağlamak için kullanılır.
Bir Kovalı Elevatör Konveyörünün seçimi esas olarak malzeme özelliklerine ve saha çalışma koşullarına bağlıdır. Örneğin, cevher ve çimento klinkeri gibi ağır ve aşındırıcı malzemeler daha yüksek ekipman mukavemeti ve aşınma direnci gerektirirken, toz ve granül malzemeler daha iyi taşıma stabilitesi ve toz kontrolü gerektirir. Kaldırma yönteminin ve ekipman konfigürasyonunun doğru seçimi, çalışma sırasındaki bakım sorunlarını azaltabilir ve üretim hattının sürekli çalışma kabiliyetini artırabilir.
Çalışma Prensibi
Bir Kovalı Elevatör Konveyörü, sürekli dolaşan kovalar aracılığıyla dikey malzeme kaldırmayı tamamlar. Çalışma sırasında malzemeler alt girişten girer ve hareket eden kovalar tarafından toplanır. Kayış veya zincir sistemi tarafından tahrik edilen kovalar, kapalı muhafaza boyunca yukarı doğru hareket eder. Üst bölüme ulaştıktan sonra, malzemeler depolama bunkerine veya bir sonraki üretim sürecine boşaltılır ve boş kovalar sürekli çalışma için alta geri döner.
Malzeme Yükleme
Malzemeler, besleme girişi yoluyla Kovalı Elevatör Konveyörünün alt bölümüne girer ve çalışan kovalar tarafından toplanır. Farklı malzemeler besleme süreci için farklı gereksinimlere sahiptir. Toz ve granül malzemeler stabil çalışmayı sağlamak için sorunsuz besleme koşullarına ihtiyaç duyarken, cevher gibi ağır malzemeler daha güçlü kova yapıları ve daha iyi aşınma direnci gerektirir.
Dikey Kaldırma
Motor, kayışı veya zinciri sürekli dolaştırarak kovaları ekipman muhafazası içinde yukarı doğru hareket ettirir. Kapalı yapı, taşıma sırasında malzeme dökülmesini ve toz sızıntısını azaltmaya yardımcı olurken stabil taşıma performansını korur.
Malzeme Boşaltma
Kovalar üst bölüme ulaştığında, malzemeler ekipman yapısına ve malzeme özelliklerine göre santrifüj veya yerçekimi boşaltma yöntemleriyle boşaltılır. Boşaltılan malzemeler daha sonra depolama bunkerlerine veya bir sonraki üretim sürecine girer.
Sürekli Sirkülasyon
Boşaltmayı tamamladıktan sonra, boş kovalar alt bölüme geri döner ve yükleme ve kaldırma işlemini tekrarlar. Sürekli sirkülasyon çalışması sayesinde, Kovalı Elevatör Konveyörü cevher transferi, çimento klinkeri kaldırma, toz besleme ve granül malzeme taşıma gibi stabil dikey taşıma uygulamaları için kullanılabilir.
Bir Kovalı Elevatör Konveyörünün çalışma stabilitesi esas olarak malzeme özelliklerine, günlük işleme kapasitesine ve kurulum koşullarına bağlıdır. Kova tipinin, çekiş yönteminin ve ekipman parametrelerinin doğru seçimi, çalışma güvenilirliğini artırabilir ve gelecekteki bakım gereksinimlerini azaltabilir.
Tipler
Yaygın Kovalı Elevatör Konveyörü yapıları arasında Kayışlı Kovalı Elevatör, Zincirli Kovalı Elevatör ve Plaka Zincirli Kovalı Elevatör bulunur. Bu üç tip arasındaki temel farklar çekiş yöntemi ve yük taşıma kapasitesidir. Ekipman seçimi sadece taşıma kapasitesini değil, aynı zamanda malzeme ağırlığını, aşındırıcılığını ve günlük çalışma saatlerini de dikkate almalıdır.
| Tip | Özellikler | Uygun Uygulamalar |
|---|---|---|
| Kayışlı Kovalı Elevatör | Sorunsuz çalışma, düşük gürültü ve nispeten basit bakım. Sürekli dikey taşıma için uygundur. | Toz malzemeler, granül malzemeler ve düşük aşındırıcılığa sahip malzemeler |
| Zincirli Kovalı Elevatör | Güçlü çekme kuvveti ve yük kapasitesine sahip yüksek mukavemetli zincir yapısı, ağır hizmet çalışması için uygundur. | Cevher, çimento klinkeri ve diğer ağır veya aşındırıcı malzemeler |
| Plaka Zincirli Kovalı Elevatör | Daha yüksek yük taşıma kapasitesine sahip yüksek mukavemetli plaka zincir kullanır, büyük taşıma kapasitesi ve sürekli çalışma için uygundur. | Büyük partikül malzemeler, yüksek yoğunluklu malzemeler ve ağır hizmet üretim hatları |
Birçok müşteri, bir Kovalı Elevatör Konveyörü seçerken yalnızca kaldırma yüksekliğine ve taşıma kapasitesine odaklanır. Ancak, uzun vadeli stabil çalışma genellikle malzeme özelliklerine göre belirlenir. Hafif toz malzemeler daha iyi sızdırmazlık performansı ve stabil taşıma gerektirirken, cevher ve çimento klinkeri gibi malzemeler daha güçlü yapılar ve aşınmaya dayanıklı tasarımlar gerektirir.

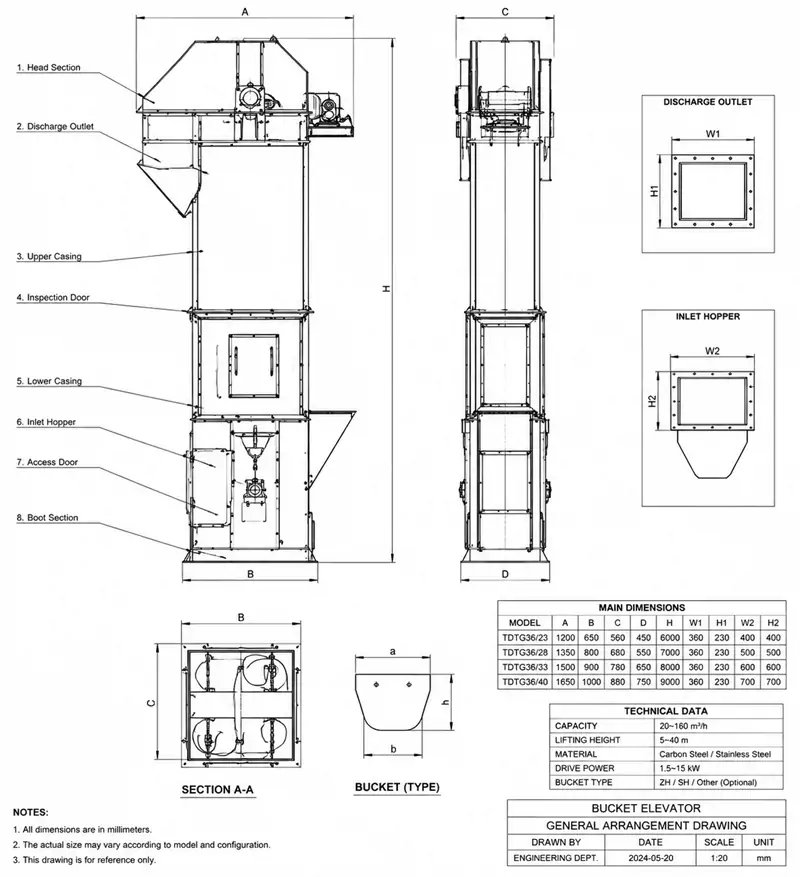

Teknik Parametreler
Bir Kovalı Elevatör Konveyörün özellikleri, malzeme karakteristiklerine, taşıma kapasitesine, kaldırma yüksekliğine ve saha kurulum koşullarına göre eşleştirilmelidir. Farklı yapısal tipler, kova boyutu, çekiş yöntemi, tahrik sistemi ve yük taşıma kapasitesi açısından farklı konfigürasyonlara sahiptir. Aşağıdaki parametreler yaygın konfigürasyon aralıklarıdır. Spesifik model, gerçek çalışma koşullarına göre onaylanmalıdır.
| Parametre | Yaygın Aralık |
|---|---|
| Ekipman Tipi | Kayışlı Kovalı Elevatör, Zincirli Kovalı Elevatör, Plakalı Zincirli Kovalı Elevatör |
| Taşıma Kapasitesi | 3–800 m³/s (modele, malzeme karakteristiklerine ve çalışma koşullarına göre değişir) |
| Kaldırma Yüksekliği | 5–50 m (saha gereksinimlerine göre tasarlanabilir) |
| Kova Hacmi | 0,65–15 L (ekipman modeline göre yapılandırılır) |
| Malzeme Parçacık Boyutu | ≤25–55 mm (yapısal tipe göre ayarlanır) |
| Motor Gücü | 2,2 kW üzeri (kaldırma yüksekliği ve yük gereksinimlerine göre yapılandırılır) |
| Çekme Yöntemi | Kauçuk kayış, zincir, plakalı zincir |
| Gövde Malzemesi | Karbon çeliği, paslanmaz çelik opsiyonel |
| Uygun Malzemeler | Toz malzemeler, granül malzemeler ve küçük dökme malzemeler |
Aynı taşıma kapasitesi, farklı malzemeler için tamamen farklı ekipman konfigürasyonları gerektirebilir. Örneğin, cevher malzemeleri daha yüksek yük taşıma kapasitesi ve aşınma direnci gerektirirken, toz malzemeler sızdırmazlık performansına ve kararlı çalışmaya daha fazla odaklanır.
Cevher ve çimento klinkeri gibi yüksek yoğunluklu ve aşındırıcı malzemelerin taşınmasında, zincir sistemi, kovalar ve aşınmaya dayanıklı yapılar genellikle güçlendirilmelidir. Çimento tozu ve tahıl gibi toz ve granül malzemeler için ekipman sızdırmazlığına, çalışma kararlılığına ve taşıma sırasında malzeme kaybının azaltılmasına daha fazla dikkat edilmelidir.
Uygulamalar
Kovalı Elevatör Konveyör, esas olarak üretim hatlarında dikey malzeme transferi için kullanılır ve toz, granül ve küçük dökme malzemeleri sürekli olarak kaldırabilir. Ekipman genellikle depolama bunkerleri, kırma, eleme, öğütme veya paketleme prosesleriyle bağlantılıdır. Gerçek konfigürasyon, çalışma sırasında aşırı aşınma, malzeme yapışması veya bağlantı ayarlamaları gibi sorunlardan kaçınmak için malzeme karakteristiklerine, taşıma kapasitesine ve saha kurulum koşullarına göre belirlenmelidir.
Demir Cevheri
Çimento Tozu
Buğday
Plastik Peletler
Kovalı Elevatör Konveyörün Yaygın Uygulama Senaryoları
Kovalı Elevatör Konveyör, farklı üretim proseslerinde farklı roller oynar. Aynı kaldırma yüksekliği ve taşıma kapasitesiyle bile, ekipman konfigürasyonu malzeme karakteristiklerine bağlı olarak önemli ölçüde değişebilir.
| Üretim Süreci | Yaygın Malzemeler | Seçim Hususları |
|---|---|---|
| Cevher kırma sonrası malzeme kaldırma | Demir cevheri, kireçtaşı, agregalar, mineral tozu | Malzemeler ağır veya yüksek aşındırıcı olduğunda, kova mukavemetine, zincir yük kapasitesine ve aşınmaya dayanıklı konfigürasyona dikkat edilmelidir |
| Çimento üretim hatlarında malzeme transferi | Çimento klinkeri, çimento tozu, uçucu kül | Ekipman sızdırmazlığı, sürekli çalışma kabiliyeti ve toz kontrol performansına odaklanılmalıdır |
| Tahıl işlemede dikey malzeme kaldırma | Buğday, mısır, tahıl taneleri | Çalışma sırasında istikrarlı taşıma sağlanmalı ve malzeme kırılması azaltılmalıdır |
| Toz ve granül malzeme paketleme için besleme | Gübre granülleri, plastik peletler, kimyasal hammaddeler | Malzeme akışkanlığı, malzeme gereksinimleri ve paketleme ekipmanıyla bağlantı yöntemleri dikkate alınmalıdır |
Farklı üretim koşulları için, bir Kovalı Elevatör Konveyörünün konfigürasyon öncelikleri aynı değildir. Yüksek yoğunluklu ve yüksek aşındırıcı malzemeler genellikle daha güçlü yük taşıma yapıları ve aşınmaya dayanıklı tasarımlar gerektirirken, toz ve hafif granül malzemeler daha iyi sızdırmazlık performansı, istikrarlı çalışma ve azaltılmış malzeme kaybı gerektirir.
Önceden Onaylanması Gereken Koşullar
Kovalı Elevatör Konveyörünün geniş bir uygulama yelpazesi olmasına rağmen, ekipman tasarımından önce aşağıdaki koşulların onaylanması gerekir:
- Yüksek nem içeriğine ve güçlü yapışmaya sahip malzemeler: Deşarj performansını etkilememek için yapışma önleyici yapılar düşünülmelidir.
- Büyük partikül dökme malzemeler: Kovalar üzerindeki aşırı darbeyi önlemek için besleme boyutu onaylanmalıdır.
- Kolay kırılabilen malzemeler: Çarpışma ve malzeme hasarını azaltmak için taşıma hızı uygun şekilde kontrol edilmelidir.
- Aşındırıcı malzemeler: Malzeme özelliklerine göre uygun malzemeler ve koruyucu çözümler seçilmelidir.
Bir Kovalı Elevatör Konveyörünün çalışma performansı yalnızca ekipman modeline değil, aynı zamanda malzeme özelliklerine ve saha koşullarına da bağlıdır. Malzeme adı, işleme kapasitesi, kaldırma yüksekliği ve kurulum alanı bilgilerinin sağlanması, Jiarui mühendislik ekibinin daha uygun bir yapısal çözüm önermesine yardımcı olabilir.
Avantajlar
Kovalı Elevatör Konveyörü, üretim hatlarındaki dikey kaldırma işlemleri için kullanılır. Eğimli taşıma ekipmanıyla karşılaştırıldığında, daha az kurulum alanı gerektirir ve daha yüksek kaldırma yükseklikleri ile sürekli malzeme beslemesi gerektiren uygulamalar için uygundur.
Alan Tasarrufu
Yeterli dikey alana sahip ancak sınırlı yatay düzene sahip fabrikalar için, bir Kovalı Elevatör Konveyörü genellikle uzun mesafeli eğimli taşıma ekipmanına kıyasla kurulumu daha kolaydır.
Azaltılmış Toz Sızıntısı
Kapalı gövde tasarımı, malzemelerin ekipman içinde kaldırılmasına ve boşaltılmasına olanak tanıyarak taşıma sırasında toz sızıntısını ve malzeme dökülmesini azaltmaya yardımcı olur.
Sürekli Çalışma için Uygun
Kovalar kayış veya zincir sistemiyle sürekli dolaşarak yükleme, kaldırma ve boşaltma işlemlerini kesintisiz tamamlar. Uzun süreli üretim operasyonu için uygundur.
Farklı Malzemelere Uyarlanabilir
Ekipman toz malzemeleri, granül malzemeleri ve küçük dökme malzemeleri işleyebilir. Kova tipi, çekiş yöntemi ve malzeme konfigürasyonu farklı malzeme özelliklerine göre ayarlanabilir.
Seçim Rehberi
Bir Kovalı Elevatör Konveyörünün seçimi, malzeme özelliklerine, taşıma kapasitesine, kaldırma yüksekliğine ve saha kurulum koşullarına dayanmalıdır. Aynı taşıma kapasitesi için, farklı malzemeler farklı çekiş yöntemleri, kova yapıları ve malzeme konfigürasyonları gerektirebilir.
Malzeme Özellikleri
Toz ve granül malzemeler genellikle daha iyi sızdırmazlık performansı ve istikrarlı taşıma gerektirir. Yüksek yoğunluğa ve güçlü aşındırıcılığa sahip cevher ve çimento klinkeri gibi malzemeler, zincir mukavemeti, kova malzemesi ve aşınmaya dayanıklı konfigürasyonların dikkate alınmasını gerektirir.
Taşıma Kapasitesi ve Kaldırma Yüksekliği
Taşıma kapasitesi ekipman boyutunu belirlerken, kaldırma yüksekliği ekipman yapısını ve tahrik konfigürasyonunu etkiler. Bu faktörler üretim gereksinimlerine göre birlikte değerlendirilmelidir. Yatay veya eğimli taşıma için bir Helezon Konveyör Karşılaştırması düşünülebilir, dikey malzeme kaldırma için ise bir Kovalı Elevatör Konveyörü kullanılır.
Kurulum Koşulları
Kovalı Elevatör Konveyörü genellikle depolama bunkerleri, eleme ekipmanı, kırma ekipmanı veya paketleme sistemleriyle bağlantılıdır. Giriş ve çıkış konumlarının, ekipman yüksekliğinin ve kurulum alanının önceden onaylanması, sonraki ayarlamaları azaltabilir.
Özel Gereksinimler
Gıda ve kimyasal işleme gibi endüstriler paslanmaz çelik malzemeler, korozyona dayanıklı işlem veya özel sızdırmazlık gereksinimleri gerektirebilir. Bu koşullar ekipman tasarımından önce onaylanmalıdır.
Hangi tür Kovalı Elevatör Konveyörünün uygun olduğundan emin değilseniz, lütfen malzeme adı, taşıma kapasitesi, kaldırma yüksekliği ve kurulum koşullarını sağlayın. Jiarui mühendislik ekibi gerçek uygulama gereksinimlerini analiz edebilir ve uygun bir ekipman konfigürasyonunu onaylamaya yardımcı olabilir.
Özelleştirme
Bir Kovalı Elevatör Makinesinin tasarımı, gerçek çalışma koşullarına göre eşleştirilmelidir. Kaldırma yüksekliği, taşıma kapasitesi, malzeme özellikleri ve kurulum alanı hepsi ekipman yapısını etkiler. Birçok projede, ekipman performansı ana sorun değildir, ancak erken tasarım aşamasında malzeme koşullarının ve üretim hattı bağlantı gereksinimlerinin yetersiz dikkate alınması sonraki ayar sorunlarına yol açabilir.
Jiarui mühendislik ekibi, ekipman tasarım sürecinde malzeme ağırlığı, aşındırıcılık, besleme ve deşarj konumları ve sürekli çalışma gereksinimlerine odaklanır. Farklı çalışma koşullarına göre, ekip kova tiplerini, çekiş yöntemlerini, tahrik konfigürasyonlarını ve ekipman malzemelerini ayarlayabilir. Örneğin, cevher ve çimento klinkeri gibi yüksek aşınmalı malzemeler daha güçlü yük taşıma ve aşınmaya dayanıklı tasarımlar gerektirirken, toz ve granül malzemeler daha iyi sızdırmazlık performansı ve istikrarlı taşıma gerektirir.
Daha uygun bir Kovalı Elevatör Konveyör çözümü sunabilmemiz için lütfen aşağıdaki bilgileri sağlayın:
- Malzeme adı;
- Malzeme parçacık boyutu, yoğunluğu ve özellikleri;
- Saat başına gerekli taşıma kapasitesi;
- Gerekli kaldırma yüksekliği;
- Giriş ve çıkış pozisyonları;
- Kurulum alanı veya ekipman bağlantı gereksinimleri.
Bu parametreleri analiz edecek ve uygun bir Dikey Kovalı Elevatör yapısı ve konfigürasyonunun belirlenmesine yardımcı olarak kurulum sonrası ayar maliyetlerini azaltacağız.
Üretim
Bir Kovalı Elevatör Konveyör üretirken, birçok müşterinin erken aşamada esas olarak taşıma kapasitesi ve kaldırma yüksekliğine odaklandığını görüyoruz. Ancak, uzun vadeli istikrarlı çalışma aynı zamanda malzeme özelliklerine, kurulum koşullarına ve üretim hattı bağlantı gereksinimlerine de bağlıdır. Aynı taşıma kapasitesi, cevher, çimento klinkeri ve toz malzemeler gibi malzemeler için farklı ekipman yapıları, kova tasarımları ve aşınmaya dayanıklı konfigürasyonlar gerektirebilir. Jiarui mühendislik ekibi, gerçek çalışma koşullarına göre uygun çözümleri onaylar ve ekipmanın saha gereksinimlerini karşıladığından emin olmak için yapısal tasarımdan üretime ve ekipman testine kadar kilit süreçleri kontrol eder.
