Zu den Hauptkomponenten eines Schneckenförderers gehören die Antriebseinheit, die Schneckenbaugruppe, das Gehäuse, die Lagerbaugruppen, der Ein- und Auslass sowie die Dichtungskomponenten. Verschiedene Teile sind für Kraftübertragung, Materialbewegung, Abstützung und Abdichtung verantwortlich und arbeiten zusammen, um einen stabilen Betrieb der Anlage zu gewährleisten. Die Schneckenwendel bewegt das Material, die Schneckenwelle überträgt die Kraft, die Antriebseinheit liefert die Drehkraft, während Lager und Dichtungsstruktur dazu beitragen, den Verschleiß während des Betriebs zu reduzieren.
Unterschiedliche Materialien und Betriebsumgebungen stellen auch unterschiedliche Anforderungen an die Konstruktion der Komponenten. Beispielsweise können bei der Förderung gewöhnlicher Pulver, stark viskoser Materialien oder abrasiver Materialien die Konstruktion der Schneckenwendel, die Materialauswahl und die Stützstruktur unterschiedlich sein. Das Verständnis der Funktion dieser Schneckenförderer-Komponenten hilft festzustellen, ob die Anlagenstruktur für die tatsächlichen Förderanforderungen geeignet ist.

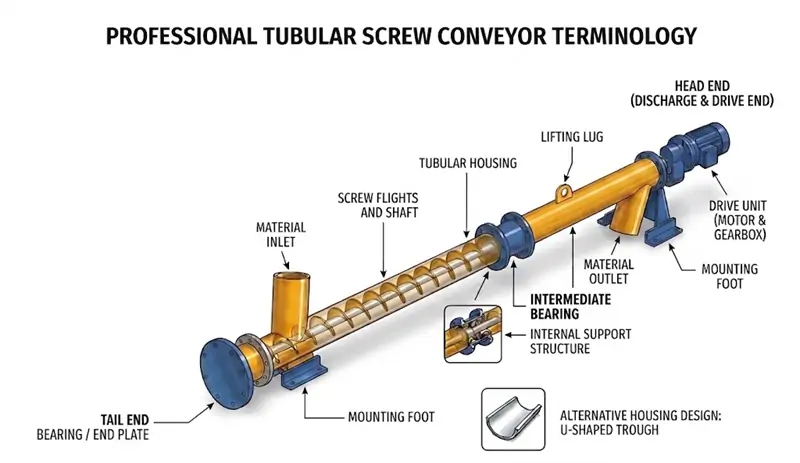

Was sind die Hauptkomponenten eines Schneckenförderers?
Aus struktureller Sicht lässt sich ein Schneckenförderer in mehrere Hauptteile unterteilen:
| Komponente | Hauptfunktion |
| Antriebseinheit | Liefert Drehkraft |
| Schneckenbaugruppe | Bewegt das Material |
| Gehäuse | Bildet den Förderkanal |
| Lager und Dichtungen | Stützen die Drehung und schützen interne Komponenten |

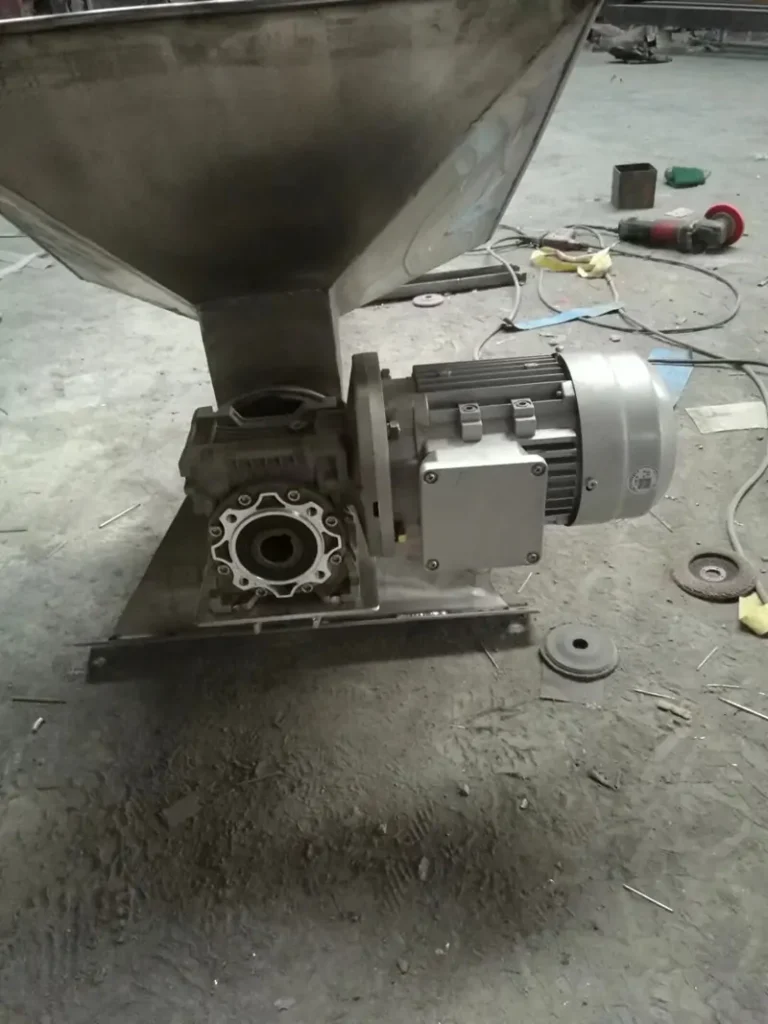

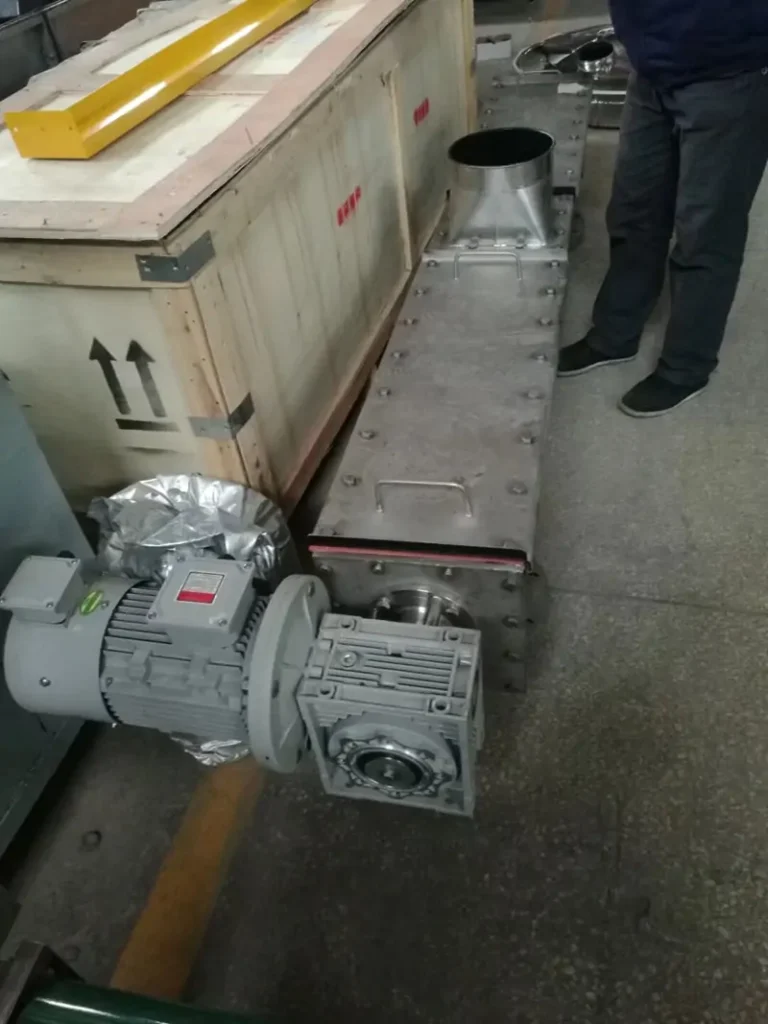

Antriebseinheit des Schneckenförderers
Die Antriebseinheit ist das Teil, das den Schneckenförderer in Rotation versetzt. Sie umfasst hauptsächlich Motor, Getriebe und Kupplung. Der Motor liefert die Kraft, während das Getriebe die Drehzahl reduziert und die zum Bewegen des Materials erforderliche Kraft erhöht, sodass die Schneckenwendel das Material gleichmäßig schieben kann. Die Kupplung verbindet das Getriebe mit der Schneckenwelle und überträgt die Kraft auf die interne Schneckenbaugruppe.
Einfach ausgedrückt: Der Motor liefert die Kraft, das Getriebe passt die Drehzahl an, und die Schneckenbaugruppe bewegt das Material.
Schneckenbaugruppe des Schneckenförderers
Die Schneckenbaugruppe ist der Teil des Schneckenförderers, der das Material direkt bewegt. Sie besteht hauptsächlich aus der Schneckenwelle und den Schneckenwendeln.
Die Schneckenwelle verbindet die Antriebseinheit und die Wendel, sodass sich die Wendel gemeinsam drehen. Je nach Anwendung kann entweder eine Hohlwelle oder eine Vollwelle gewählt werden:
Hohlwelle: Geringeres Gewicht und geeignet für allgemeine Förderung und längere Anlagen;
Vollwelle: Höhere Festigkeit und geeignet für schwerere Lasten oder schwerere Materialien.

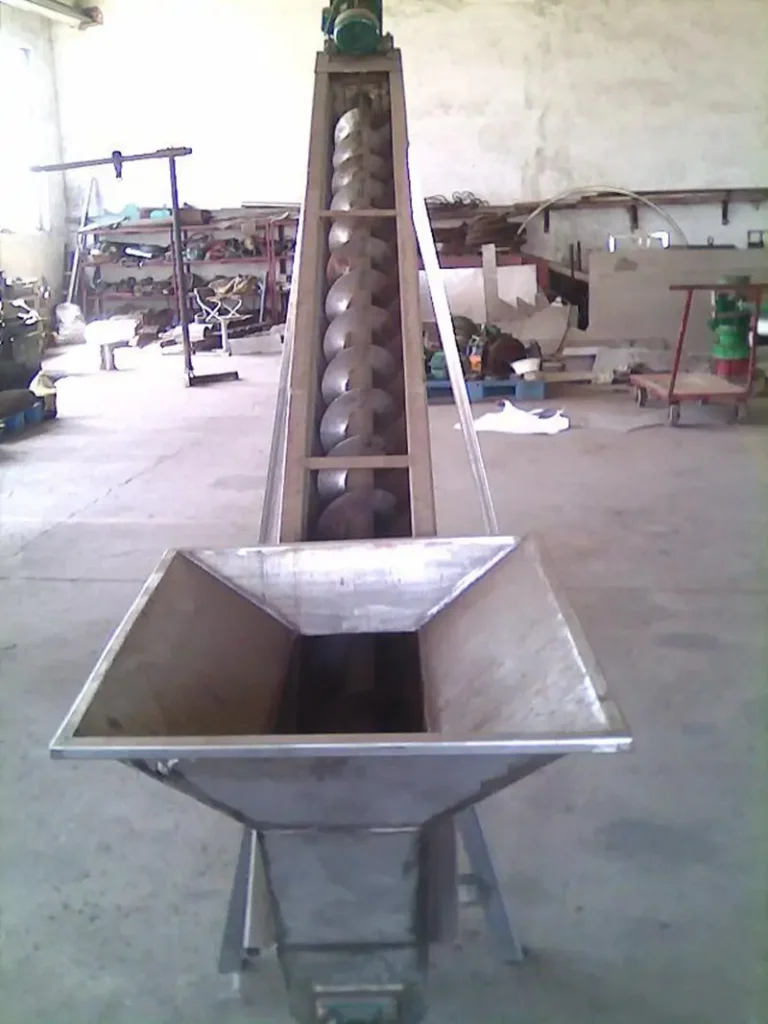

Die Schneckenwendel sind die Schlüsselkomponenten, die das Material bewegen. Häufige Typen umfassen:
- Durchgehende Wendel: Der häufigste Typ, geeignet für Pulver und granulare Materialien;
- Bandwendel: Reduziert Materialansammlungen und ist geeignet für viskose oder leicht klumpende Materialien;
- Paddelwendel: Kann während der Förderung auch einen gewissen Mischeffekt bieten.
Bei der Auswahl der Wendel sollten die Materialeigenschaften berücksichtigt werden, nicht nur die Förderleistung.

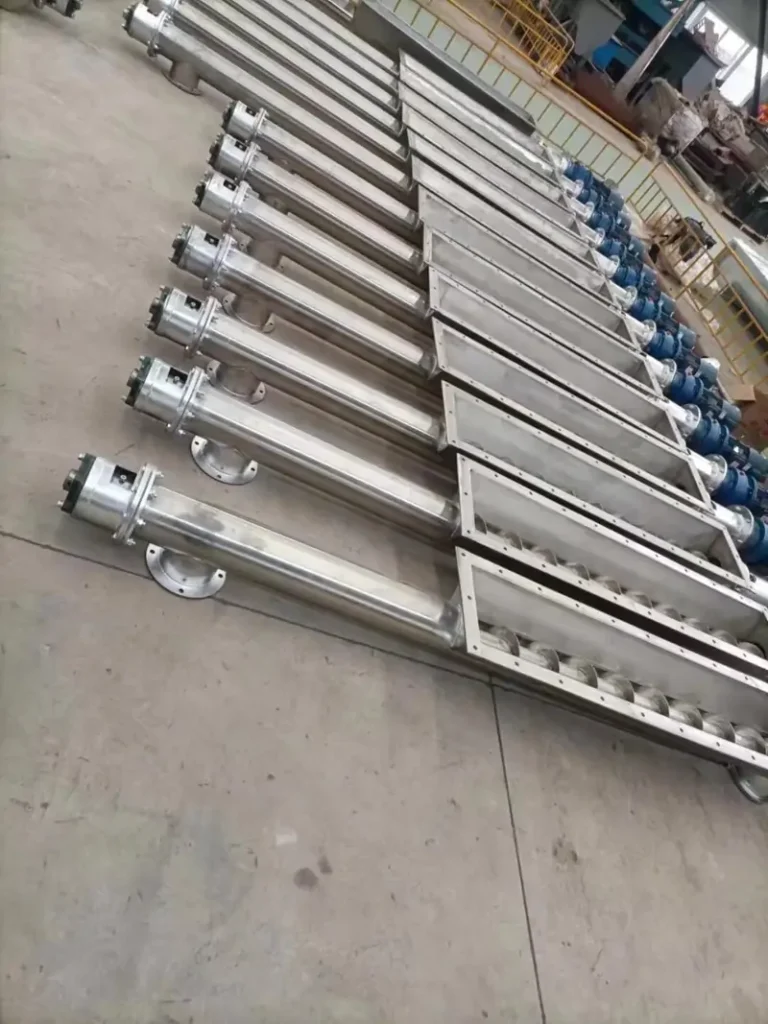

Gehäuse, Einlass und Auslass des Schneckenförderers
Das Gehäuse ist die äußere Struktur, die die Schneckenbaugruppe umschließt. Es schafft einen Förderkanal für Materialien und reduziert gleichzeitig Staub und Materialverlust. Es gibt zwei häufige Gehäusetypen:
- U-förmiger Trog: Leicht zu öffnen für Inspektion und Reinigung, geeignet für die meisten horizontalen Förderanwendungen.
- Rohrförmiges Gehäuse: Bietet überlegene Abdichtungsleistung, ideal für staubige Umgebungen.
Der Einlass ermöglicht den Materialeintritt in die Anlage, und der Austrag öffnet die Übergabe des Materials an den nächsten Prozess.

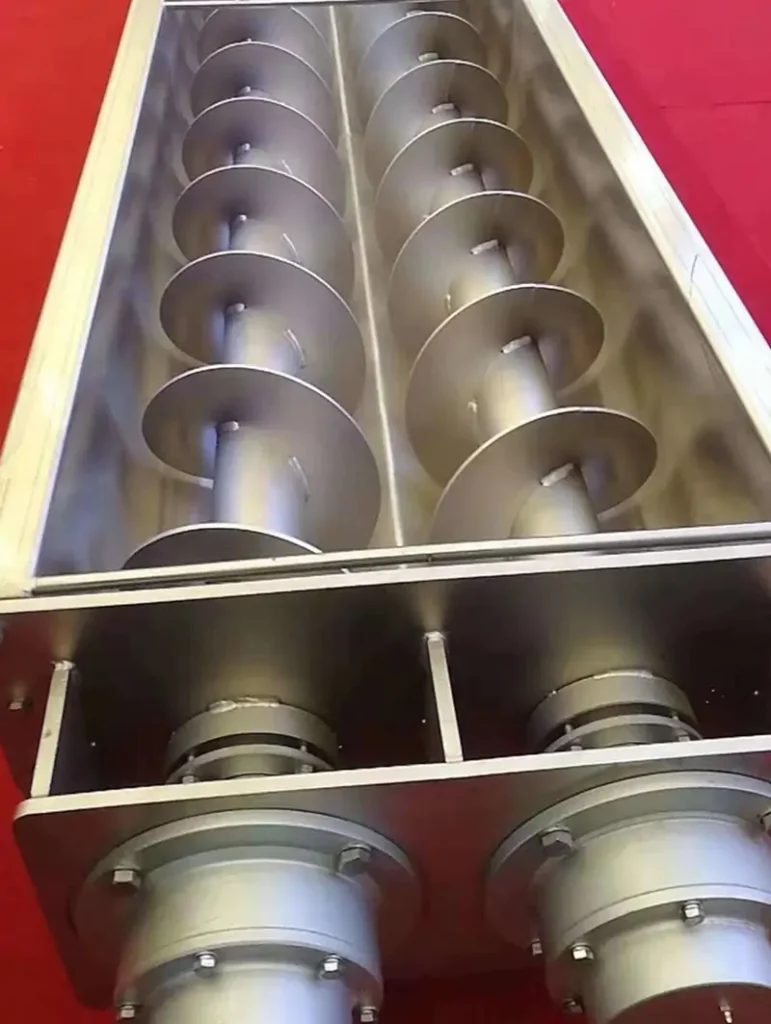

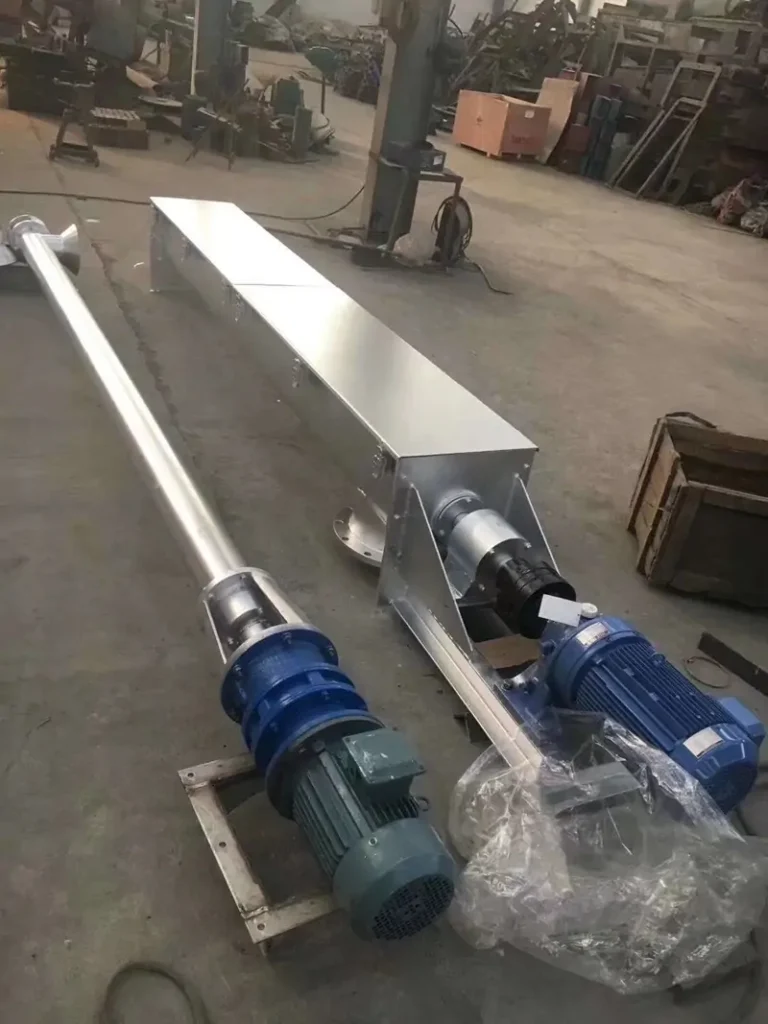

Lager und Dichtungskomponenten des Schneckenförderers
Lager stützen die Schneckenwelle und halten sie in gleichmäßiger Rotation. Kurze Schneckenförderer verwenden normalerweise eine Abstützung an beiden Enden. Bei längeren Anlagen sind Zwischenhängelager erforderlich, um zu verhindern, dass sich die Schneckenwelle unter ihrem eigenen Gewicht durchbiegt.
Dichtungskomponenten schützen hauptsächlich die Lager und verhindern, dass Staub und Material in die internen Teile gelangen. Bei Anlagen, die über lange Zeiträume laufen, sollte besonderes Augenmerk auf den Verschleiß und die Alterung von Hängelagern und Dichtungen gelegt werden. Bei Anlagen, die abrasive Materialien wie Mineralpulver und Sand und Kies fördern, sollte auch der Verschleiß der Schneckenwendel überprüft werden.
Verschiedene Hersteller können unterschiedliche Schneckendurchmesser, Wellendurchmesser, Verbindungsmethoden und Komponentenabmessungen verwenden, selbst wenn ihre Schneckenförderer ähnliche Strukturen aufweisen. Einige Standardkomponentenabmessungen sind auch durch Industriestandards wie die von CEMA. abgedeckt. Daher sollten beim Austausch von Teilen die Abmessungen und die Verbindungsmethode der Originalanlage sowie das Fördergut berücksichtigt werden, um eine korrekte Passung sicherzustellen und Installationsprobleme oder unbefriedigende Leistung zu vermeiden.
Wenn die relevanten Parameter nicht verfügbar sind, können Sie Fotos der Anlage, Betriebsbedingungen und Materialinformationen bereitstellen. Die Jiarui-Engineering-Team kann helfen, eine geeignete Komponentenkonstruktion basierend auf der tatsächlichen Anwendung zu bestätigen.
