Die Elektromagnetischer Vibrationsaufgeber Das Funktionsprinzip mag einfach erscheinen: Eine ständig schwingende Rinne bewegt Material in Richtung Auslass. Doch der entscheidende Punkt ist nicht einfach, wie die Rinne schwingt. Es ist vielmehr, wie diese Schwingung das Material kontinuierlich vorwärts bewegt. Während des Betriebs treibt das elektromagnetische System die Rinne in eine hochfrequente Hin- und Herbewegung, wodurch das Material unter der Wirkung der Schwingung entlang der Rinne vorwärts bewegt wird. Die elektromagnetische Kraft startet die Bewegung, das Federsystem hilft, die Schwingung aufrechtzuerhalten, und die wiederholte Bewegung der Rinne hält das Material in Richtung Auslass in Bewegung.

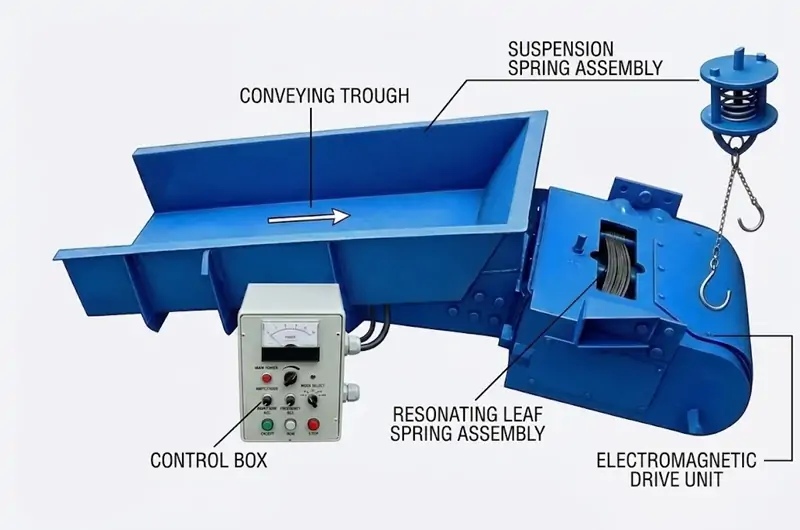

Welche Hauptbestandteile sind beteiligt?
Drei Hauptbestandteile wirken hier zusammen: der Elektromagnet, die Federn und die vibrierende Rinne. Der Elektromagnet erzeugt die Antriebskraft, die Federn helfen den beweglichen Teilen bei der Rückkehr, und die Rinne überträgt die Schwingung auf das Material.

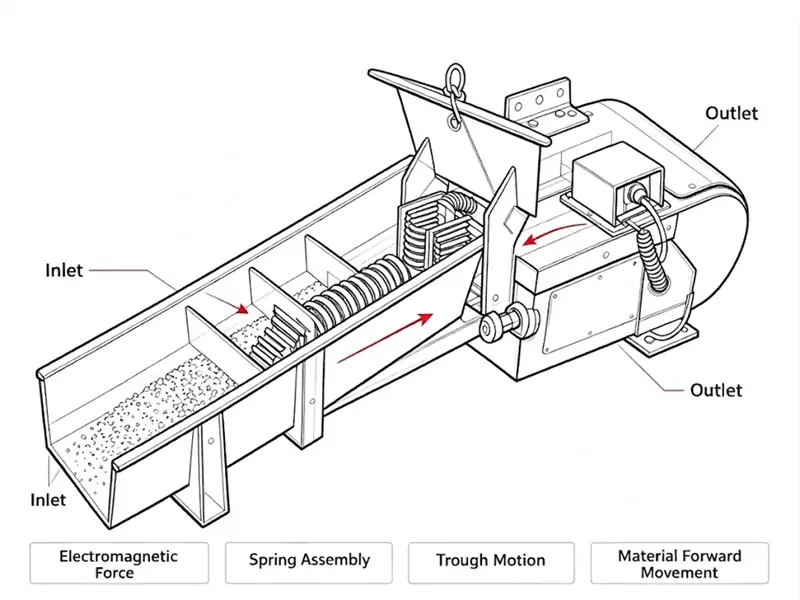

Wie funktioniert ein elektromagnetischer Vibrationsaufgeber?
Das Funktionsprinzip des elektromagnetischen Vibrationsaufgebers lässt sich einfach wie folgt verstehen:
Einschalten → elektromagnetische Kraft wird erzeugt → Rinne vibriert → Material bewegt sich vorwärts
Wenn Strom in die Spule eintritt, erzeugt das elektromagnetische System die Kraft, die die Aufgeberrinne in eine Hin- und Herbewegung versetzt. Während die Rinne vibriert, wird das Material durch die Trägheit beeinflusst und beginnt, sich in Förderrichtung zu bewegen, wobei es sich allmählich vom Einlass zum Auslass bewegt.

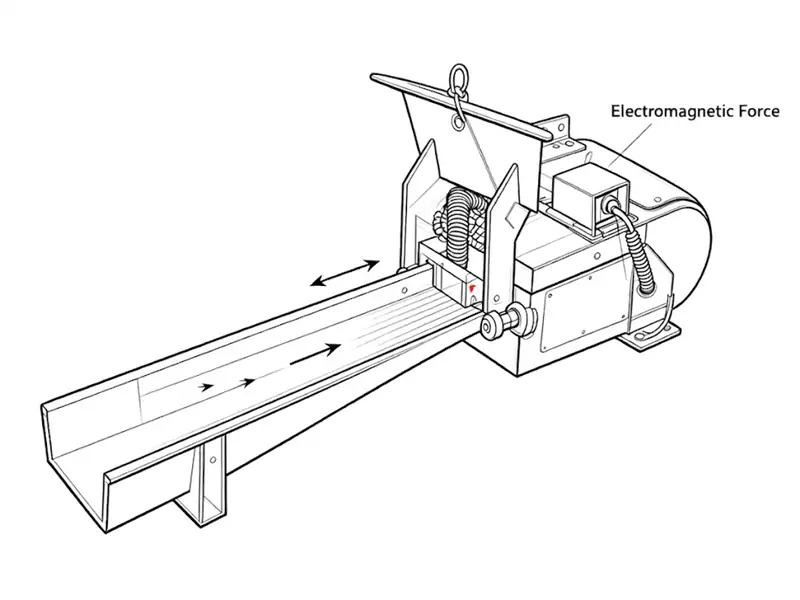

Die elektromagnetische Kraft startet die Schwingung
Wenn Strom durch die elektromagnetische Spule fließt, erzeugt er eine Magnetkraft, die das bewegliche Teil des Aufgebers anzieht. Die Rinne beginnt dann, sich hin und her zu bewegen, ähnlich wie die elektromagnetischen Aufgeber von Eriez verwendet werden.
Wie weit sich die Rinne in jedem Zyklus bewegt, hängt teilweise von der Stärke der elektromagnetischen Kraft ab. Dies ist wichtig, da sich das Material bei einer kleinen Schwingung anders bewegt als bei einer größeren.

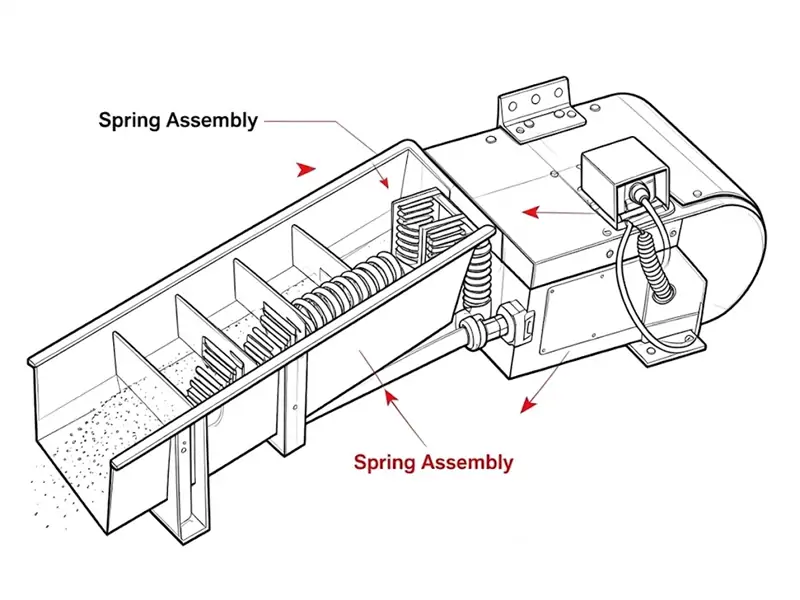

Die Federn halten die Bewegung aufrecht
Während der Elektromagnet das bewegliche Teil anzieht, werden die Federn zusammengedrückt oder gedehnt. Sie speichern Energie und geben sie dann frei, wenn sich die elektromagnetische Kraft ändert, wodurch die Rinne bei der Rückbewegung unterstützt wird.
Der Elektromagnet zieht weiterhin an, und die Federn helfen weiterhin den beweglichen Teilen bei der Rückkehr. Dies geschieht immer wieder, wodurch der Aufgeber kontinuierlich vibriert, anstatt nach einer Bewegung anzuhalten.

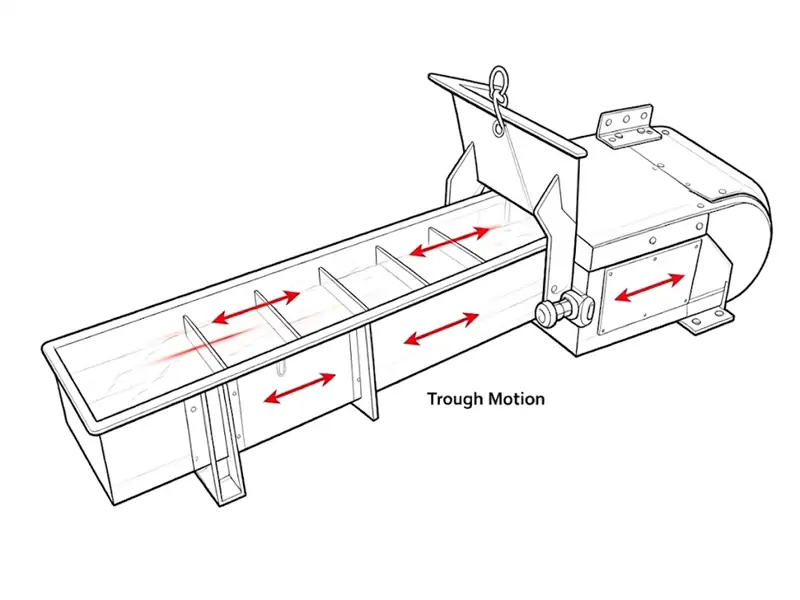

Die Rinne bewegt sich hin und her
Durch das Zusammenspiel von Elektromagnet und Federn bewegt sich die Rinne schnell hin und her. Die Bewegung hat eine festgelegte Richtung und Amplitude, sodass die Rinne nicht einfach zufällig schüttelt.
Dies ist die Bewegung, die das Material tatsächlich spürt. Während sich die Rinne bewegt, gibt sie dem Material kleine Impulse in Förderrichtung.

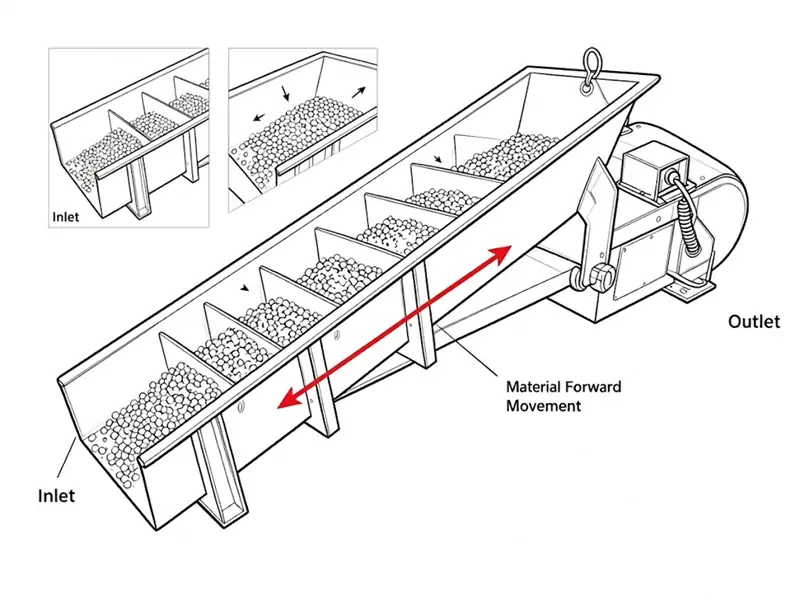

Das Material bewegt sich entlang der Rinne vorwärts
Das Material wird nicht einfach von der Rinne vorwärts geschoben. Wenn sich die Rinne vorwärts bewegt, bewegt sich das Material mit ihr. Wenn sich die Rinne zurückbewegt, bewegt sich das Material aufgrund der Trägheit nicht sofort zurück, sodass es leicht voraus bleibt.
Die in einem Zyklus zurückgelegte Strecke ist sehr klein, aber der Zyklus wiederholt sich viele Male pro Sekunde. Diese kleinen Bewegungen summieren sich, und das Material wandert allmählich vom Einlass zum Auslass.
Es ist ein wenig wie kleine Schritte beim Gehen. Jeder Schritt ist kurz, aber nach ständiger Wiederholung kommt man dennoch weit voran.
Warum bewegt sich das Material vorwärts und nicht rückwärts?
Sie fragen sich vielleicht: Wenn sich die Rinne ständig hin und her bewegt, warum bewegt sich das Material weiterhin in Richtung Auslass und nicht ebenfalls hin und her?
Das Funktionsprinzip des elektromagnetischen Vibrationsaufgebers beruht hauptsächlich auf der Trägheit. Wenn sich die Rinne vorwärts bewegt, bewegt sich das Material mit ihr. Wenn sich die Rinne zurückbewegt, bewegt sich das Material nicht sofort mit der Rinne zurück. Es bewegt sich noch eine kurze Strecke vorwärts. Dasselbe geschieht immer wieder, sodass sich das Material allmählich in Richtung Auslass bewegt.
Wie beeinflusst die Schwingung die Förderrate?
Je stärker sich die Rinne bewegt, desto mehr Bewegung erhält das Material in der Regel pro Schwingungszyklus. Daher kann innerhalb eines angemessenen Bereichs eine Erhöhung der Schwingungsamplitude das Material schneller bewegen, während eine Verringerung die Förderung verlangsamt.
Doch die Schwingungseinstellung ist nicht das Einzige, was zählt. Ein feines Pulver, ein schweres Granulat und ein feuchtes Material können sich unter derselben Schwingung unterschiedlich verhalten. Deshalb muss die Schwingung entsprechend dem Material und der erforderlichen Förderrate angepasst werden.
Wenn Sie Fragen zur Funktionsweise eines elektromagnetischen Vibrationsaufgebers haben, kontaktieren Sie gerne Jiarui-Engineering-Team. Wir helfen Ihnen gerne weiter.
